Verständnis der Kabelkonventionen T568A und T568B für RJ45: Ein umfassender Leitfaden

In der Welt der Vernetzung ist eine ordnungsgemäße Verkabelung von wesentlicher Bedeutung, um eine zuverlässige und schnelle Datenübertragung sicherzustellen. Wenn es um Ethernet -Kabel und RJ45 -Anschlüsse geht, dominieren zwei Verkabelungsstandards:T568aUndT568B. Während beide für Ethernet -Verbindungen verwendet werden können, ist das Verständnis der Unterschiede zwischen diesen Kabelkonventionen entscheidend für die Auswahl des richtigen für Ihre Bedürfnisse. In diesem Artikel werden wir uns tief in die eintauchenT568A gegen T568BVergleiche, erkunden Sie, wie Sie Ihre Kabel korrekt verdrehen, und erläutern Sie, welcher Standard für verschiedene Szenarien am besten geeignet ist.

Was sind T568A- und T568B -Kabelkonventionen?

DerT568aUndT568BStandards sind Kabelschemata, die zum Verdrahtung verwendet werdenEthernet -Kabel(Cat5e, Cat6 und Cat6a) mitRJ45 -Steckverbinder. Diese Standards geben die Reihenfolge an, in der die Drähte im Kabel angeordnet sind und die Kompatibilität zwischen Netzwerkgeräten wie Routern, Schalter und Computern sicherstellen.

Der Kernunterschied zwischen den beiden Kabelkonventionen liegt in der Anordnung der farbigen Paare im Kabel. Beide Standards verwenden jedoch die gleiche Kabelstruktur und unterstützen dieselben Ethernet -Protokolle wie z.10/100/1000 Mbit/s(Gigabit -Ethernet) und10gbit / s(10-Gigabit-Ethernet) Geschwindigkeiten.

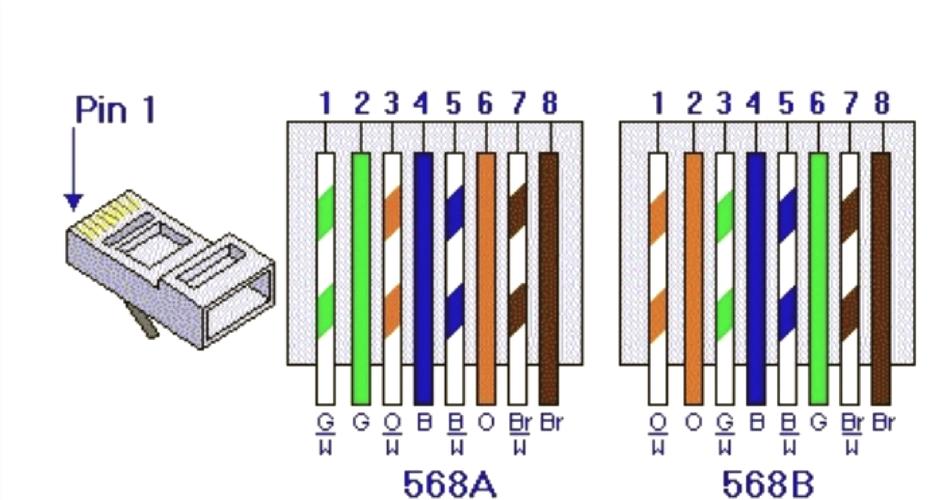

T568A Kabelkonvent

DerT568aDie Verdrahtungsstandard ist am häufigsten verwendet inNeue Installationenund wird normalerweise bevorzugt fürRegierungUndMilitäranträgein den Vereinigten Staaten. Es folgt dem folgenden Farbkodierschema:

• Pin 1: Weiß/grün

• Pin 2: Grün

• Pin 3: Weiß/Orange

• Pin 4: Blau

• Pin 5: Weiß/Blau

• Pin 6: Orange

• Pin 7: Weiß/braun

• Pin 8: Braun

Schlüsselmerkmale von T568A:

• Bevorzugt für kommerzielle Installationen: T568A wird in Nordamerika häufig in der Regierungs-, Militär- und Handelsanlagen eingesetzt.

• Rückwärtskompatibilität: T568a ist mit T568B in a kompatibelCrossover -KabelKonfiguration (wobei ein Ende T568A und das andere T568B verwendet).

T568B Kabelkonvent

DerT568BDie Verdrahtungsstandard wird in größerem Umfang in derWohnenUndLegacy -Netzwerke. Während weniger häufig inNeue kommerzielle InstallationenEs bleibt eine herausragende Wahl in vielen älteren Infrastrukturen. Das Verdrahtungsschema für T568B lautet:

• Pin 1: Weiß/Orange

• Pin 2: Orange

• Pin 3: Weiß/grün

• Pin 4: Blau

• Pin 5: Weiß/Blau

• Pin 6: Grün

• Pin 7: Weiß/braun

• Pin 8: Braun

Schlüsselmerkmale von T568B:

• In Wohnanwendungen häufig eingesetzt: T568B ist immer noch der Anlaufpunkt für viele Setups für ältere Wohn- und Kleinunternehmen.

• Kreuzkompatibel mit T568a: Wie T568a kann T568B in verwendet werdenCrossover -Kabelzum Anschließen von Geräten mit unterschiedlichen Verkabelungsstandards.

T568A gegen T568B: Welches sollten Sie wählen?

1.Kompatibilität

• Wenn Sie mit einem arbeitenBestehendes Netzwerkoder durchführen aNachrüstEs ist wichtig, dass der bereits verwendete Kabelstandard entspricht. Wenn Ihr Netzwerk T568B verwendet, bleiben Sie dabei.

• Wenn Sie a installierenNeues Netzwerk,T568awird oft empfohlen, weil es umso mehr istzukunftssicherOption und ist diebevorzugter Standardim kommerziellen und staatlichen Sektor.

2.Leistung

• Sowohl T568A als auch T568B liefern dasselbeLeistungfürEthernet -Übertragung, ob Sie verwendenCat5e,Cat6, oderCat6aKabel. Die Verkabelungsreihenfolge hat keinen Einfluss auf Geschwindigkeit, Signalqualität oder allgemeine Netzwerk -Effizienz.

3.Kosten und Verfügbarkeit

• T568aKabel sind in der Regel geringfügigteurerin einigen Regionen aufgrund ihrer Präferenz in neueren kommerziellen Anwendungen.

• T568BKabel sind möglicherweise leichter verfügbar fürWohnenoderLegacy -Netzwerk -Setups.

So verdrahten Sie Ihr Ethernet-Kabel: Schritt-für-Schritt-Anleitung

Ob Sie verwendenT568aoderT568BEs ist entscheidend, die Konsistenz in der Verkabelungsreihenfolge für beide Enden des Kabels zu gewährleisten. Hier finden Sie eine allgemeine Anleitung, wie Sie Ihr Ethernet -Kabel ordnungsgemäß verkabeln können:

1.Schneiden Sie das Kabel auf Länge ab

• Schneiden Sie das Ethernet -Kabel mit einem Kabelschneider auf die erforderliche Länge.

2.Streifen Sie die Kabelisolierung aus

• Verwenden Sie einen Kabelstripper, um sich sorgfältig abzuziehen1-2 Zollder äußeren Isolierung von beiden Enden des Kabels.

3.Die Drähte anordnen

• Trennen und arrangieren die8 farbcodierte Drähtenach beidenT568aoderT568B.

4.Fügen Sie Kabel in den RJ45 -Anschluss ein

• Setzen Sie die Kabel in dieRJ45 -AnschlussIn der richtigen Reihenfolge stellen Sie sicher, dass sie bis zur Vorderseite des Steckers gehen.

5.Crimp the Connector

• Verwenden Sie aCrimp -WerkzeugUm den RJ45 -Stecker sicher auf das Kabel zu drehen. Dies sorgt für eine solide Verbindung zwischen den Drähten und dem Stecker.

6.Testen Sie das Kabel

• Verwenden Sie nach der Herstellung des Kabels aKabelprüfungUm sicherzustellen, dass alle Verbindungen ordnungsgemäß hergestellt werden und dass das Kabel korrekt funktioniert.

T568A gegen T568B Crossover -Kabel

ACrossover -Kabelist eine Art Ethernet -Kabel, mit dem Geräte direkt angeschlossen werden, wie z. B.zwei Computeroderzwei Schalter, ohne die Notwendigkeit eines Hubs oder Schalters. In einem Crossover -Kabel verwendet ein EndeT568aund der andere verwendetT568B. Dies ermöglicht die korrekte Paarung der Sende- und Empfangssignale zwischen Geräten.

Abschluss

BeideT568aUndT568BKabelkonventionen fürRJ45 -Steckverbindersind entwickelt, um Hochgeschwindigkeits-Ethernet-Netzwerke zu unterstützen. Die Auswahl zwischen ihnen hängt letztendlich von Ihrem speziellen Anwendungsfall ab, unabhängig davon, ob Sie mit einer vorhandenen Installation arbeiten oder ein neues Netzwerk einrichten. Durch das Verständnis der Unterschiede und nach den richtigen Verkabelungsverfahren können Sie eine zuverlässige Leistung und Kompatibilität in Ihrem Ethernet -Netzwerk sicherstellen.

Für eine optimale Netzwerkleistung und minimale Einmischung ist es wichtig, den entsprechenden Verkabelungsstandard für Ihre Installation zu befolgen. Ob Sie wählenT568aoderT568BDenken Sie daran, die Konsistenz aufrechtzuerhalten und immer hochwertige Kabel und Anschlüsse zu verwenden.

FAQs über T568A und T568B Kabelkonventionen

F1: Kann ich T568A und T568B auf demselben Kabel mischen?

A1: Nein, dieGleiches KabelMuss an beiden Enden den gleichen Verkabelungsstandard haben. Das Mischen von T568A und T568B auf demselben Kabel kann dazu führen, dassNetzwerkprobleme. Verwenden Sie jedoch unterschiedliche Standards aufbeide Endedes Kabels (in einem Crossover -Kabel) ist in Ordnung.

F2: Beeinflusst T568A oder T568B meine Ethernet -Geschwindigkeit?

A2: Nein, der Verkabelungsstandard wirkt sich nicht auf die Ethernet -Geschwindigkeit aus. Sowohl T568A als auch T568B unterstützen die gleichen Geschwindigkeiten und sindvoll kompatibelmit Ethernet -Geräten.

F3: Welcher Standard ist besser für eine neue Installation?

A3: T568A wird im Allgemeinen empfohlen fürNeue Handels- und Regierungsanlagen, während T568B in der üblichen bleibtWohneinstellungen.

Wenn Sie diese Schlüsselkonzepte und Kabelkonventionen verstehen, können Sie sicherstellen, dass Ihre Ethernet -Verbindungen für zuverlässige Leistung und Kompatibilität korrekt eingerichtet sind.
