Entschlüsseln Sie die interne Struktur von LAN -Filtern: Wie erreicht ein kompaktes Gerät einen robusten EMC -Schutz?

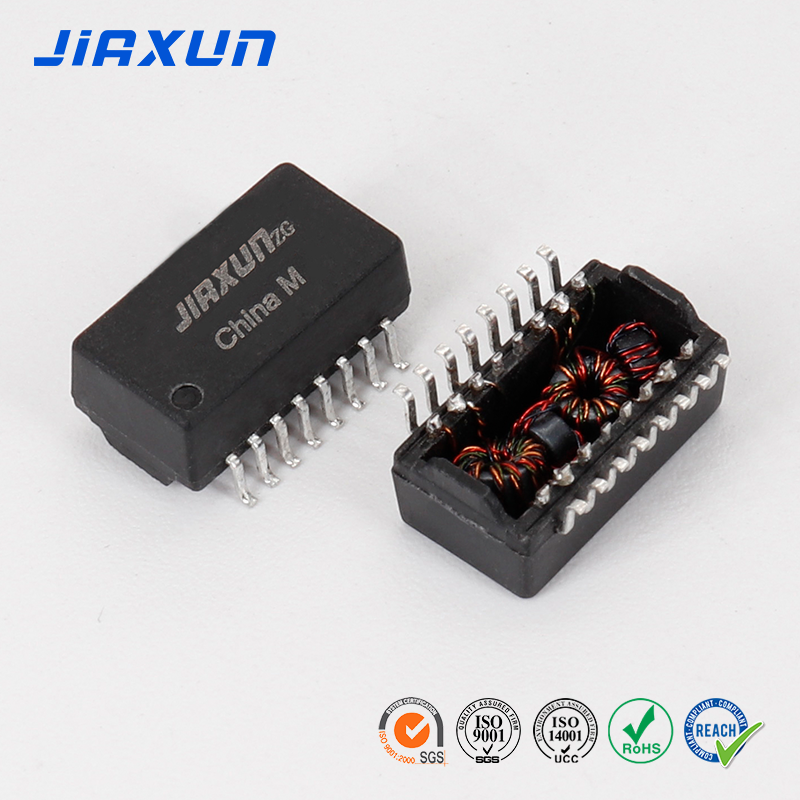

Vollständige Demontage von LAN -Filter -Interna - "Big Intelligence" in einem kleinen Paket

In der Zeit der industriellen Automatisierung und der intelligenten Fertigung,LAN -Filterdienen als kritische Komponenten für die Gewährleistung einer stabilen Kommunikation, wobei deren interne Design die EMC -Leistung (Elektromagnetische Kompatibilität) direkt bestimmen. Ein hochwertiger Port-LAN-Filter besteht typischerweise aus drei Kernteilen: dem Gehäuse, der Filterschaltung und dem Erdungssystem.

Wohnmaterial und Abschirmdesignbilden die erste Verteidigungslinie. Premium-LAN-Filter in Industriegröße verwenden Aluminiumlegierung oder verzinkte Stahlplatten, um durch vollständig geschlossene Strukturen eine doppelte Abschirmung zu erreichen, wodurch externe Strahlungsstörungen wirksam blockiert werden. Im Gegensatz dazu nutzen kostengünstige Alternativen häufig Standardkunststoffe, die die Schutzfähigkeiten erheblich beeinträchtigen.

DerFilterungsschaltkartonAls Kernkomponente integriert ein Common-Mode-Choke, X/Y-Kondensatoren und transiente Spannungsunterdrückung (TVS) -Dioden. Der Common-Mode-Choke unterdrückt Hochfrequenzrauschen mit magnetischen Kernwicklungen, während X-Kondensatoren Differenzdifferentialmodus-Interferenz filtern. Y -Kondensatoren arbeiten mit dem Erdungssystem zusammen, um die Restenergie sicher auf die Erde zu leiten. Unterschiede in der Handwerkskunst unterLAN -FilterherstellerWerden Sie hier offensichtlich: Minderwertige Produkte vereinfachen häufig Schichtschichten oder verwenden Sie niedrigspannende Komponenten, was zu einer schnellen Leistungsverschlechterung in Hochtemperaturumgebungen führt.

Beispielsweise verfolgen Jiaxuns LAN-Filter von Jiaxun ein Sechs-Layer-Stapeldesign mit militärischer Oberflächenmontagekomponenten, wodurch stabile Dämpfungseigenschaften über -40 ° C bis 85 ° C erhalten bleiben. Im Vergleich zu Wettbewerbern wird ihre Effizienz der Rauschunterdrückung um über 30%verbessert.

Die grundlegende Logik des EMC -Schutzes - WieLAN -Filter"Zahme" Einmischung

Elektromagnetische Interferenzen (EMI) in industriellen Umgebungen, die hauptsächlich von Geräten wie Frequenzwandlern und Hochleistungsmotoren erzeugt werden, können Kommunikationssysteme über Netzwerkkabel infiltrieren, wodurch Datenpaketverlust oder sogar Gerätefehler verursacht werden. Der EMC -Schutzmechanismus vonLAN -Filterarbeitet durch eine dreistufige "Block-Absorb-Divert" -Strategie.

Blockieren von Hochfrequenzrauschen: Common-Mode-Sprengen spiegeln Rauschen über Impedanzanpassungen wider und unterdrücken Frequenzen bis zu 1 GHz.
Restenergie absorbieren: X/Y-Kondensator-Arrays bilden ein Tiefpassfilternetzwerk, um mittelfrequenzstörungen (10 MHz-100 MHz) zu absorbieren.
Umleitende vorübergehende Impulse: TVS-Dioden arbeiten mit geringen Impedanz-Erdungswegen zusammen, um Blitzangriffe abzulenken oder Energie in 1 Nanosekunde zu steigern, wodurch Hardwareschäden verhindert werden.

Felddaten aus einer Automobilanlage zeigten, dass PLC -Netzwerke für Produktionslinien eine Fehlerrate von 0,5% ohne LAN -Filter aufwiesen. Nach der Installation von Jiaxun -Port -LAN -Filtern sank die Fehlerrate auf 0,05%und steigerte die Kommunikationsstabilität zehnfach. Dieser Fall unterstreicht die technischen Fähigkeiten des ProfisLAN -Filterhersteller-Nur präzise Schaltungsdesign und strenge Auswahl an Komponenten bieten einen langfristigen Schutz.

Industrielle Anwendungen-in deren Felder professionelle Grade fordernLAN -Filter?

In Szenarien mit hohem Interferenz fallen Standard-LAN-Filter ab und erfordern Lösungen für Industriequalität:

1. Smart Fertigungsleitungen: In Bereichen, die mit Servo -Laufwerken und Robotern dicht sind, koppeln Harmonische von Frequenzwandlern über Ethernet -Kabel in Kontrollnetzwerke, wodurch eine Latenz des Bewegungssteuerungen verursacht wird. Jiaxuns schützte LAN -Filter, die für eine Elektronik -OEM angepasst wurden, reduzierte die Kommunikationsverzögerungen von 15 ms auf 2 ms.

2. Medizinische Bildgebungsgeräte: Gigabit-Netzwerke in CT/MRT-Systemen erfordern eine außergewöhnliche Signalintegrität, die Filter mit niedrigem Insertionsverlust erfordern. Die MD500 -Serie von Jiaxun erreicht eine 40 -dB -Dämpfung im 50 -MHz -500 -MHz -Band, während die Signalverzögerung auf <0,8 ns begrenzt wird.<0.8ns.

3. Schienenverkehrssysteme: An Bord -Netzwerke müssen Vibrationen, Temperaturschwankungen und Blitzeinschlägen standhalten. Die FT1000-Serie von Jiaxun mit IP67-Schutz und 10-ka-Überspannungswiderstand ist in Hochgeschwindigkeits-Zugsteuerungssystemen weit verbreitet.

Bei der Auswahl aLAN -Filterherstellerpriorisieren Sie die branchenspezifischen Anpassungsfähigkeiten. Beispielsweise erfordern Medizinprodukte die Einhaltung der YJ 0505-Standards, während die industriellen Anwendungen einen breiten Temperaturbetrieb und die Anti-Vibrations-Design erfordern.

Jiaxun Industrial GradeLAN -Filter- EMC -Lösungen, die für harte Umgebungen gebaut wurden

Als führenderLAN -FilterherstellerIn China hat die Jiaxun-Technologie 15 Jahre für die EMC-Innovation gewidmet und über 2.000 Industrieunternehmen mit Produkten bedient, die für Zuverlässigkeit, Kompatibilität und Kosteneffizienz bekannt sind.

Kerntechnologische Vorteile:

• Patentierte mehrstufige Filterarchitektur: Kombiniert "Induktor-Capacitor-transiente Unterdrückung" für eine Hochgeschwindigkeitsübertragung von 1000 Mbit / s und 70 dB@100-MHz-Rauschunterdrückung und bietet 40% breitere Bandbreite als herkömmliche Lösungen.

• Herstellungsstandards für Militärqualität: Die vollständig automatisierte SMT-Produktion sorgt für eine Präzision von ± 0,1 mm Komponenten mit <3% Leistungsvarianz unter extremen Bedingungen (-40 ° C-105 ° C).<3% performance variance in extreme conditions (-40°C–105°C).

• Adaptive Erdungssysteme: Unterstützen Sie schwimmende, einzelne und mehrpunkte Erdung, um sekundäre Interferenzen von Bodenpotentialunterschieden zu beseitigen.

Flaggschiff -Produktempfehlungen:

• IndustriellLAN -Filter: Ideal für Robotik und SPS -Schränke. Liefert 50 dB@500-MHz-Rauschunterdrückung, IP67-Schutz und 15-Jahres-MTBF (mittlere Zeit zwischen Ausfällen).

• MedizinischLAN -Filter: YJ 0505 zertifiziert, <1ns Signalverzögerung. Vertrauen Sie von GE und Siemens für die EMC -Einhaltung in medizinischen Geräten.<1ns signal delay. Trusted by GE and Siemens for EMC compliance in medical devices.

Kundenvalidierung:

• Eine neue Energiebatterieanlage reduzierte die monatlichen Netzwerkfehler von 12 auf 2 nach dem Einsatz von Jiaxun -Filtern und senkte die Wartungskosten um 78%.

• In einem Upgrade für die ICU-Geräte in einem erstklassigen Krankenhaus in Ostchina erreichte die Lösung von Jiaxun 18 aufeinanderfolgende Monate mit Null-Interferenz-Benachrichtigungen und erhielt die Auszeichnung "Top-Lieferanten".

Da Industrie 4.0 und IoT konvergieren, ist die EMC-Konformität für vernetzte Systeme nicht verhandelbar geworden. Jiaxun -Technologie, ein ProfiLAN -Filterhersteller, bleibt der Innovation verpflichtet und liefert End-to-End-EMC-Lösungen-von der Diagnostik bis zur Installation.Wenden Sie sich jetzt an unsere technischen Berater, um Ihren maßgeschneiderten Schutzplan zu sichern!
