Der RJ45-Stecker ist eine der am weitesten verbreiteten Komponenten in der modernen Ethernet-Kommunikation. Egal, ob Sie Netzwerktechniker, Produktdesigner, Installateur oder Beschaffungsexperte sind, Sie verstehen dasRJ45-Steckerdiagramm,Pinbelegung,Verkabelungsnormen, Undinnere Strukturist für die Gewährleistung einer stabilen Netzwerkleistung unerlässlich.

Dieser umfassende Leitfaden erklärt alles, was Sie über RJ45-Stecker wissen müssen – einschließlich Verdrahtungspläne, Farbcodes, Pin-Funktionen, Steckertypen, Abschirmungsstruktur und Anwendungsfälle.
Wir stellen auch vorJIAXUN, ein professioneller OEM-Hersteller von RJ45-Steckverbindern, modularen Buchsen, integrierten Magneten und LAN-Transformatoren.

1. Was ist ein RJ45-Stecker?

Der RJ45-Stecker ist ein modularer Stecker mit 8 Positionen und 8 Kontakten (8P8C), der häufig in Ethernet-Netzwerken verwendet wird. Es handelt sich um die physische Schnittstelle zwischen Twisted-Pair-Kupferkabeln und Netzwerkgeräten wie Switches, Routern, IP-Kameras, PoE-Geräten und Industrieanlagen.

Hauptmerkmale:

• 8 Pins (8P8C)

• Unterstützt Cat5e / Cat6 / Cat6a / Cat7-Kabelstrukturen

• Unterstützt sowohl UTP-Kabel (ungeschirmt) als auch STP/FTP-Kabel (geschirmt).

• Funktioniert mit den Verkabelungsstandards T568A und T568B

• Erhältlich als Stecker-, Buchsen-, Magnet- und Panelmontage-Ausführung

2. RJ45-Steckerdiagramm (Strukturübersicht)

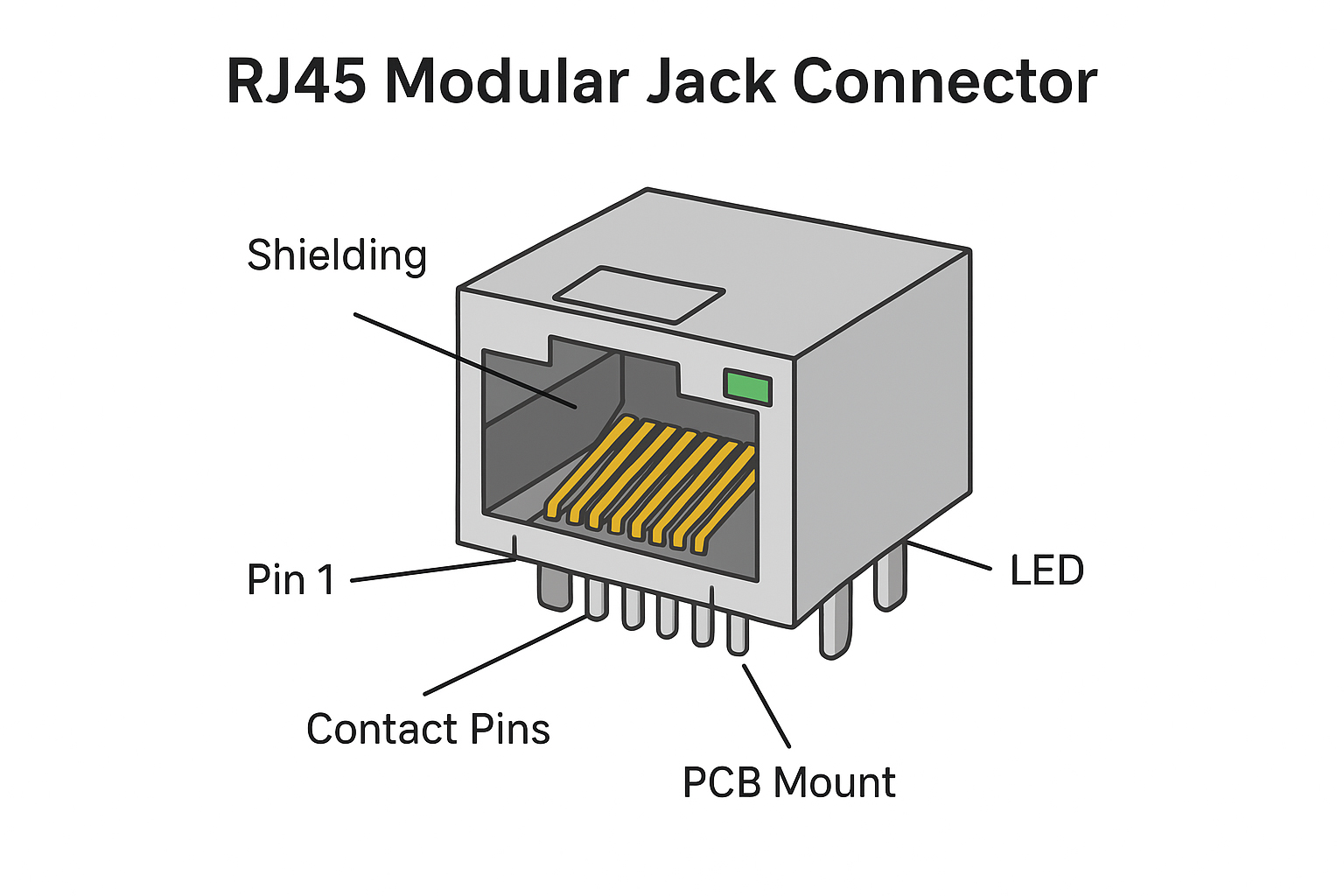

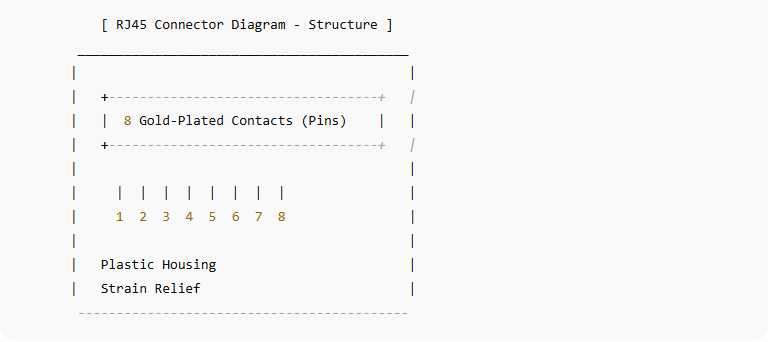

Nachfolgend finden Sie ein vereinfachtes RJ45-Strukturdiagramm, das die Kernkomponenten des Steckverbinders veranschaulichen soll.

Vergoldete Kontakte sorgen für geringen Widerstand und Korrosionsschutz. Hochwertige RJ45-Stecker – wie sie beispielsweise von hergestellt werdenJIAXUN– Verwenden Sie eine 50-μ-Zoll-Vergoldung, um die Signalintegrität aufrechtzuerhalten.

3. RJ45-Pinbelegungsdiagramm (Pin-Funktionen)

RJ45-Anschlüsse folgen dem Verkabelungsstandard EIA/TIA 568 für Ethernet-Anwendungen.

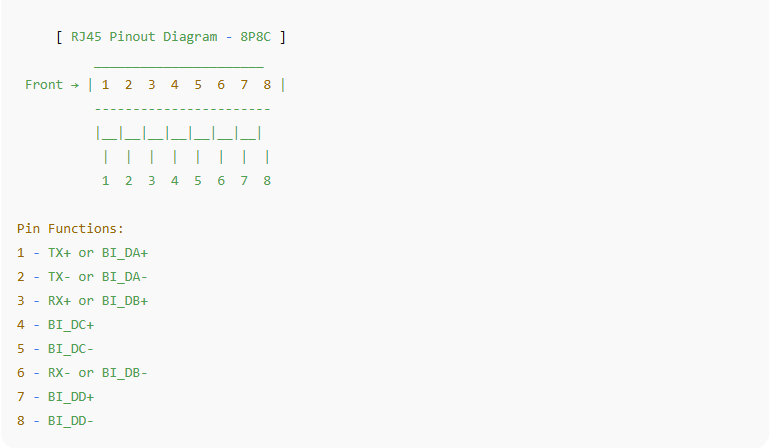

Unten ist dieRJ45-Pinbelegungsdiagramm, zeigt die Pin-Nummerierung von links nach rechts, wenn man auf die Vorderseite mit heruntergeklapptem Clip blickt.

Für Gigabit Ethernet (1000BASE-T) werden alle vier Paare verwendet.

4. RJ45-Verkabelungsstandards: T568A vs. T568B

Es gibt zwei von TIA/EIA definierte Verkabelungsstandards:

• T568A

• T568B(häufiger bei kommerziellen Installationen)

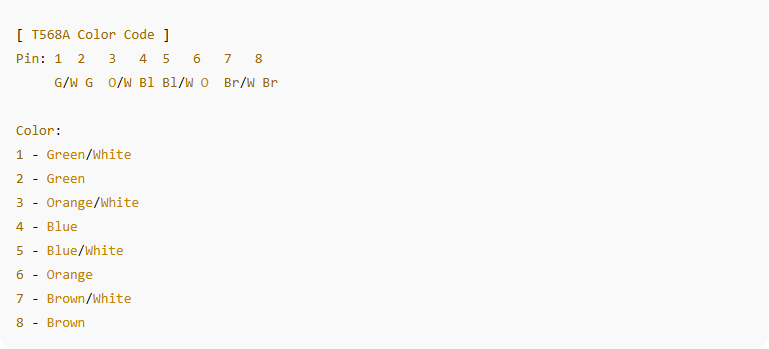

4.1 T568A-Verdrahtungsplan

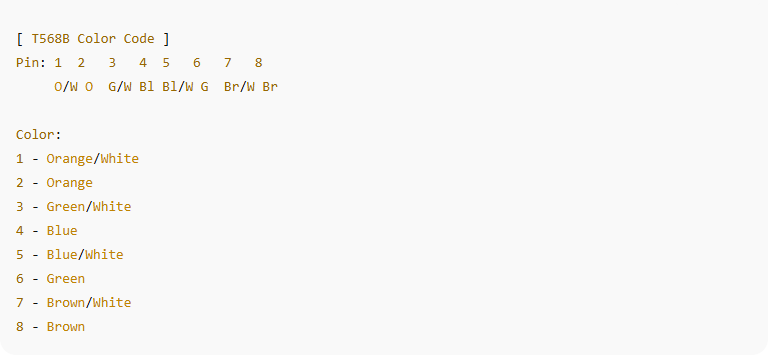

4.2 T568B-Verdrahtungsplan

Wichtig:
Beide Standards funktionieren funktional gleich, aberT568B wird in den meisten globalen Installationen verwendet, während Regierungs-/US-Bundesprojekte manchmal T568A erfordern.

5. Straight-Through- oder Crossover-Kabel

Gerades Kabel

Beide Enden verdrahtet alsT568A → T568AoderT568B → T568B
Verwendet für:

• PC zum Wechseln

• Wechseln Sie zum Router

• IP-Kamera zum NVR

Crossover-Kabel

Ein Ende T568A, ein Ende T568B
Verwendet für:

• PC zu PC

• Switch zu Switch (ältere Geräte)

Moderne Geräte unterstützen Auto MDI-X, wodurch Crossover-Kabel weniger erforderlich sind.

6. Arten von RJ45-Steckern

RJ45-Anschlüsse variieren je nach Abschirmung, Kategorie und Anwendung.

6.1 Nach Kategorie

• Cat5e RJ45

• Cat6 RJ45

• Cat6a RJ45

• Cat7 RJ45

Höhere Kategorien bieten eine bessere Übersprechkontrolle und Bandbreite.

6.2 Durch Abschirmung

• UTP(Ungeschirmt)

• FTP(Foliengeschirmt)

• STP(Abschirmung + Erdungsdraht)

• SFTP(Gesamtschirm + einzelne Paarschirme)

Industrie- und PoE-Geräte bevorzugen geschirmte Typen.

6.3 Nach Struktur

• RJ45-Stecker (männlich)

• RJ45-Modularbuchse (weiblich)

• Panelmontage RJ45

• Rechtwinklig/vertikal

• RJ45 mit integrierter Magnetik

• PoE-zertifiziertes RJ45

7. RJ45-Anwendungen

RJ45-Stecker sind unverzichtbar für:

• Ethernet-Netzwerke (10/100/1000 Mbit/s, 2,5G/5G/10G BASE-T)

• IP-Überwachung

• Industrielle Automatisierung

• Smart-Home-Systeme

• Telekommunikationsausrüstung

• Server und Rechenzentren

• PoE-Switches und PD-Geräte

8. Häufige RJ45-Verkabelungsprobleme und Lösungen

9. Warum hochwertige RJ45-Steckverbinder wichtig sind

Minderwertige RJ45-Stecker führen zu:

• Paketverlust

• Instabiles Netzwerk

• Hohes Übersprechen

• Langsame Übertragungsgeschwindigkeiten

• Ausfälle bei Gigabit- oder PoE-Lasten

Aus diesem Grund entscheiden sich OEM-Käufer für Fabriken mit stabilen technischen Kapazitäten – wie zJIAXUN.

10.JIAXUN— Professioneller Hersteller von OEM-RJ45-Steckern und modularen Buchsen

JIAXUNist ein führender Hersteller, spezialisiert auf:

• RJ45-Anschlüsse

• Modulare RJ45-Buchsen

• Integrierte RJ45-Magnetik

• LAN-Transformatoren

• Hochgeschwindigkeits-Kommunikationskomponenten

• Maßgeschneiderte OEM/ODM-Lösungen

Werksübersicht

• Moderne Produktionslinien mit automatischer Montage

• Über 10.000 m² große Produktionsstätte

• Vollständiges Zuverlässigkeitstestlabor

• 100 % elektrische Prüfung und Pin-Kontinuität

• Validierung der Hochfrequenzsignalintegrität

• Vergoldungsoptionen: 6u“, 15u“, 30u“, 50u“

• Monatliche Produktion: 3–5 Millionen Einheiten

11.JIAXUNDie wichtigsten Fertigungsvorteile von 's

1. Vollständige Produktpalette

Cat5e, Cat6, Cat6a, geschirmt/UTP, magnetisch, PoE+-Versionen, Panelmontage, SMT/DIP-Buchsen.

2. Starke ODM-/OEM-Fähigkeit

Benutzerdefinierte Pinbelegung
Kundenspezifische Magnete
Benutzerdefinierte Schildstrukturen
Benutzerdefinierte LED-Konfigurationen

3. Strenge Qualitätskontrolle

• Salzsprühtest

• Test der Einsteck-/Ausziehzyklen

• Hochtemperaturalterung

• Rückflussdämpfung und NEXT-Test

• 100 % visuelle + elektrische Prüfung

4. Globale Exporterfahrung

Lieferungen an:

• Hersteller von Netzwerkgeräten

• Telekommunikationsunternehmen

• CCTV-/Sicherheitsmarken

• Unternehmen für IoT-Geräte

• Zulieferer für industrielle Steuerungen

5. Schnelle Proben + stabile Vorlaufzeit

12. Warum wählen?JIAXUNfür Ihre RJ45-OEM-Projekte

✓ Über 20 Jahre Erfahrung im Ingenieurwesen
✓ Unterstützen Sie kleine bis große Bestellungen
✓ Wettbewerbsfähige Preise für globale Käufer
✓ Starke Forschungs- und Entwicklungskapazitäten
✓ Professioneller englischsprachiger technischer Support
✓ Stabile Qualität garantiert durch umfassende Tests

13. Fordern Sie ein Angebot an vonJIAXUN

Wenn Sie brauchenRJ45-Anschlüsse,Modulare Buchsen,PoE RJ45,integrierte Magnetikoder kundenspezifische Ethernet-KonnektivitätslösungenJIAXUN ist bereit, Ihr Projekt zu unterstützen.

Kontaktieren Sie JIAXUN noch heute für Muster und Angebote.
(Hier können Sie den E-Mail-/Kontakt-Button Ihres Unternehmens einfügen.)

14. Fazit

Das verstehenRJ45-Steckerdiagramm, Pinbelegung, Verkabelungsstandards und strukturelle Details sind für die Gewährleistung einer zuverlässigen Ethernet-Leistung von entscheidender Bedeutung.
In diesem Leitfaden wurde alles behandelt, von T568A/B-Farbcodes bis hin zu interner Struktur, Typen, Anwendungen und Fehlerbehebung.

Für Unternehmen, die hochwertige RJ45-Komponenten mit zuverlässiger OEM-Fertigung benötigen,JIAXUNbietet branchenführende Produktionskapazitäten, strenge Qualitätskontrolle und maßgeschneiderten Support.
