RJ45 connectors are the foundation of Ethernet cabling, whether you are wiring a home network, supporting office installations, repairing existing lines, or working on production lines in a factory. Understanding the correct wiring diagram for an RJ45 connector is essential for achieving reliable network performance.

This guide explains the T568A and T568B wiring standards with accurate color codes, pinout descriptions, and clear step-by-step wiring instructions. The content is written based on years of practical experience in network cabling and Ethernet connector manufacturing.

1. Das verstehenRJ45-Anschluss

EinRJ45-Anschlussist ein modularer 8P8C-Stecker (8 Positionen, 8 Kontakte), der häufig für Ethernet-Netzwerke verwendet wird.
Obwohl T568A und T568B unterschiedliche Farbreihenfolgen verwenden, ist das physische Design des Steckverbinders dasselbe.

Zu den wichtigsten Bestandteilen eines RJ45-Steckers gehören:

• 8 Metallstifte

• Verriegelungslasche

• Kabelausrichtungskanäle

• Zugentlastungsbereich

Eine korrekte Verkabelungsreihenfolge gewährleistet Signalintegrität und stabile Ethernet-Geschwindigkeit.

2. Verkabelungsstandards T568A vs. T568B

Weltweit verwendet die Ethernet-Verkabelung zwei primäre Verkabelungsstandards:

• T568A– häufig in öffentlichen und älteren Anlagen

• T568B– am häufigsten in privaten und kommerziellen Netzwerken verwendet

Beide Standards schneiden gleich gut ab. Der einzige Unterschied besteht in der Farbreihenfolge.

T568A Farbreihenfolge (Pin 1–8):

1. Grün/Weiß

2. Grün

3. Orange/Weiß

4. Blau

5. Blau/Weiß

6. Orange

7. Braun/Weiß

8. Braun

T568B Farbreihenfolge (Pin 1–8):

1. Orange/Weiß

2. Orange

3. Grün/Weiß

4. Blau

5. Blau/Weiß

6. Grün

7. Braun/Weiß

8. Braun

3. Verdrahtungsplan für RJ45-Stecker

Nachfolgend finden Sie vereinfachte Diagramme zum schnellen Nachschlagen:

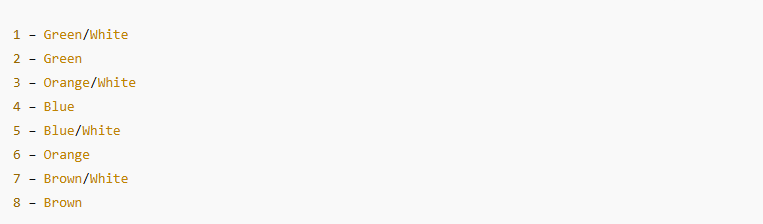

T568A-Diagramm

T568B-Diagramm

Bei Bedarf kann ich ein professionelles visuelles Diagramm als Bild erstellen.

4. Mit RJ45 kompatible Kabeltypen

Jede Kategorie erfordert den gleichen Schaltplan, aber Abschirmung und Leistung unterscheiden sich.

5. So verdrahten Sie einen RJ45-Stecker (Schritt für Schritt)

Diese Schritte funktionieren sowohl für Anfänger als auch für Techniker:

Schritt 1 – Werkzeuge vorbereiten

• RJ45-Stecker

• LAN-Kabel (Cat5e / Cat6 / Cat6A)

• Abisolierzange

• Crimpwerkzeug

• Kabeltester (empfohlen)

Schritt 2 – Ziehen Sie die Außenjacke ab

Entfernen Sie etwa 2–3 cm der äußeren Isolierung, ohne die inneren Drähte abzuschneiden.

Schritt 3 – Drehen Sie die Paare auf und ordnen Sie sie an

WählenT568AoderT568Bund richten Sie die Drähte entsprechend der Farbreihenfolge gerade aus.

Schritt 4 – Schneiden Sie die Drähte ab

Auf eine gleichmäßige Länge (ca. 12–13 mm) schneiden.

Schritt 5 – In den RJ45-Stecker einstecken

Stellen Sie sicher, dass jeder Draht das Ende seines Stiftkanals erreicht.

Schritt 6 – Crimpen Sie den Stecker

Drücken Sie die Stifte mit der Crimpzange fest in die Drähte.

Schritt 7 – Testen Sie das Kabel

Ein Tester stellt die korrekte Zuordnung von 1–8 sicher und überprüft die Ethernet-Geschwindigkeitskompatibilität.

6. Häufige Verkabelungsprobleme und Lösungen

Diese Probleme treten bei der Arbeit vor Ort äußerst häufig auf, insbesondere bei Heimwerkern.

7. Über Jiaxun – Professioneller Hersteller von RJ45-Steckverbindern

Um eine langfristige Netzwerkstabilität zu gewährleisten, ist die Wahl eines zuverlässigen Steckverbinderherstellers von entscheidender Bedeutung.
Jiaxunist eine professionelle Fabrik, die sich auf Netzwerkkonnektivitätskomponenten spezialisiert hat und Kunden weltweit beliefert.

Warum globale Kunden Jiaxun vertrauen

1. Über 20 Jahre Erfahrung in der Herstellung

2. Komplettes Produktsortiment— RJ45-Stecker, modulare Buchsen, LAN-Transformatoren, PoE-Komponenten usw.

3. OEM/ODM-Fähigkeit— Benutzerdefinierte Pinbelegung, Abschirmungsdesign oder Verkabelungsstruktur

4. Strenge Qualitätskontrolle— UL-/CE-/RoHS-konform

5. Technische Unterstützung— Hilft Kunden bei der Optimierung der elektrischen Leistung und des mechanischen Designs

Für den Kauf großer Mengen, OEM-Projekte oder die Anpassung von Steckverbindern bietet Jiaxun eine stabile und kostengünstige Lösung.

8. Abschließende Gedanken

Für jeden, der mit Ethernet-Netzwerken arbeitet, ist es wichtig, den Verdrahtungsplan für einen RJ45-Stecker zu verstehen.
Sobald Sie die richtige Farbfolge und die richtigen Verkabelungsschritte befolgt haben, ist die Herstellung eines zuverlässigen Kabels ganz einfach.

Unabhängig davon, ob Sie eine Heiminstallation durchführen oder Komponenten für die Massenproduktion beschaffen, sorgt die Wahl hochwertiger Steckverbinder – wie sie von Jiaxun hergestellt werden – für eine bessere Leistung und weniger Ausfälle im Langzeitgebrauch.
