Schema di cablaggio del connettore RJ45

Lottando con i cavi patch che non si collegano? Ottieni errori sul tuo tester di rete? Spesso il colpevole non è correttoCablaggio del connettore RJ45. Che tu sia un installatore di rete, un appassionato di fai-da-te o componenti di approvvigionamento per progetti su larga scala, comprendere i diagrammi di cablaggio standard è cruciale per connessioni Ethernet affidabili e ad alta velocità. Questa guida taglia la confusione, fornendo l'essenzialeDiagrammi T568A e T568Be suggerimenti pro per garantire che i cavi Cat5E e Cat6 funzionino perfettamente.

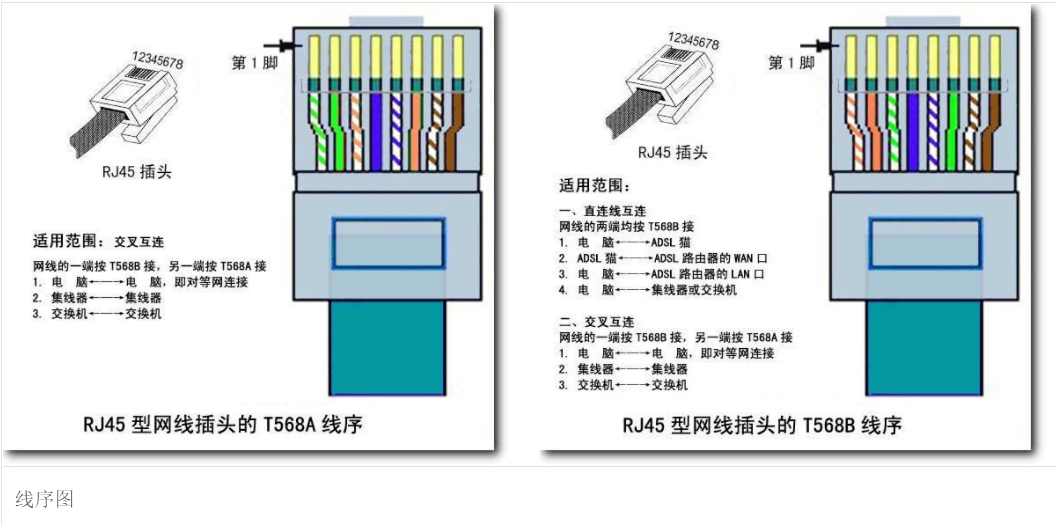

The Two Kings: T568A vs. T568B Standard di cablaggio

Esistono due standard dominanti per il cablaggio degli 8 pin all'interno di un connettore RJ45: T568A e T568B. Entrambi funzionano perfettamente per Ethernet moderno (10/100/1000Base-T e oltre).La regola critica: sii coerente!Usare ilStessoStandard suEntrambiFine di un cavo diretto (il tipo più comune).

1. Diagramma di cablaggio T568B (più comune a livello globale):

   • Pin 1: bianco/arancione

   • Pin 2: Orange

   • Pin 3: bianco/verde

   • Pin 4: blu

   • Pin 5: bianco/blu

   • Pin 6: verde

   • Pin 7: bianco/marrone

   • Pin 8: Brown

   •

2. Diagramma di cablaggio T568A (comune nel governo/alcune regioni):

   • Pin 1: bianco/verde

   • Pin 2: verde

   • Pin 3: bianco/arancione

   • Pin 4: blu

   • Pin 5: bianco/blu

   • Pin 6: Orange

   • Pin 7: bianco/marrone

   • Pin 8: Brown

Perché questo cablaggio di precisione è importante (specialmente per Cat5e/Cat6)

• Integrità del segnale:L'accoppiamento corretto (coppie attorcigliate tenute insieme: arancione/bianco-arancio, verde/bianco-verde, ecc.) Riduce al minimo le velocità di crosstalk ed elettromagnetiche (EMI), essenziali per raggiungere le velocità di 1 Gbps (gigabit) su Cat5e/Cat6 e 10 Gbps su Cat6.

• Compatibilità Poe:Power Over Ethernet (POE) si basa su coppie specifiche (spesso pin 4/5+ e 7/8- per la modalità B o 1/2+ e 3/6- per la modalità A). Il cablaggio errato può danneggiare i dispositivi o impedire a POE di lavorare.

• Ridotti fallimenti e resi:I cavi risolti correttamente passano i test di certificazione, garantendo la stabilità della rete e minimizzando la costosa risoluzione dei problemi o i rendimenti dei prodotti per integratori e distributori.

Il tuo cheat sheet del diagramma di cablaggio essenziale

Usa questa tabella come riferimento rapido per entrambi gli standard:

*Chiave: i pin critici per Ethernet 10/100 sono 1,2,3,6. Gigabit+ usa tutti gli 8 pin.*

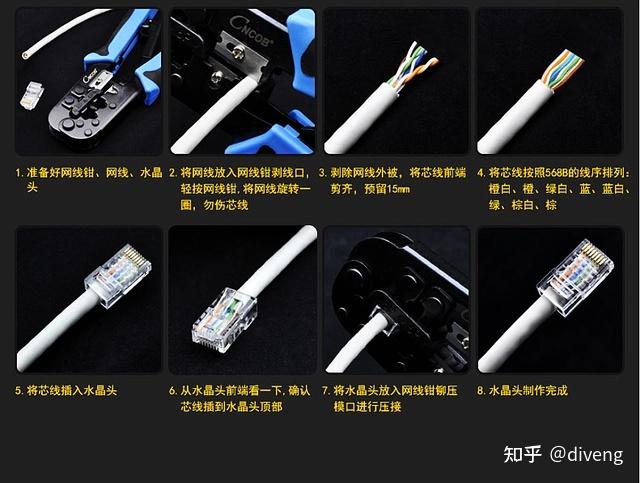

Suggerimenti professionisti per la terminazione impeccabile RJ45

1. Strip con cura:Utilizzare uno stripper per cavi di qualità. Esporre il conduttore sufficiente (circa 1/2 pollice / 12-13 mm)-Troppo invita i pantaloncini, troppo poco impedisce il contatto adeguato.

2. Utwist minimamente:Strawista le coppieSolo quanto necessarioper organizzarli in ordine. L'eccessiva prestazione di degradazione di Unwisting, specialmente in CAT6/6A.

3. Raddrizza e allinea:Assicurarsi che tutti i conduttori siano perfettamente dritti e allineati prima di inserirli nel connettore RJ45. Un leggero scaglionato può aiutare a inserire ma mantenere colpi di scena vicino alla giacca.

4. Spingere fino alla fine:Spingere con forza i fili fino alla parte anteriore del connettore RJ45. Guarda attraverso l'estremità in plastica trasparente per verificare che tutti gli 8 cavi sono completamente seduti e nell'ordine corretto.

5. La crimpamento di qualità è la chiave:Utilizzare uno strumento di crimpaggio RJ45 di livello professionale con matrici intercambiabili adatte ai connettori Cat5E/6. Applicare una pressione ferma, uniforme per una risoluzione sicura che trafigge l'isolamento in modo affidabile.

6. Prova ogni cavo:Non saltare mai i test con un tester per cavi di base (controlla continuità/pinout) e idealmente un tester di certificazione (per metriche di prestazioni come crosstalk, lunghezza, attenuazione) per installazioni critiche.

Investire in qualità per connessioni affidabili

Padroneggiare il diagramma è il primo passo. Garantire costantemente le terminazioni affidabili e ad alte prestazioniComponenti di alta qualità:

• Connettori RJ45 (spine):Scegli spine appositamente classificate per la categoria dei cavi (CAT5E, CAT6, CAT6A). Cerca funzionalità come:

  • Contatti placcati in oro (50U "per una migliore resistenza alla corrosione e conducibilità).

  • Stivali di sollievo di deformazione robusti (proteggere il punto di terminazione).

  • Barre di carico o contatti sfalsati (essenziali per CAT6A, utili per CAT6) per mantenere la separazione delle coppie e ridurre la crosstalk.

  • Corpi trasparenti per una facile verifica visiva.

• Cavo:Utilizzare il cavo certificato CAT5E, CAT6 o Cat6A UTP (coppia intrecciata non schermata) o STP (coppia intrecciata intrecciata) come richiesto. I conduttori di rame puri (non CCA - alluminio rivestito in rame) sono obbligatori per POE e prestazioni.

• Utensili:Investi in spogliarelliste professionisti, tagliatori e un crimper affidabile con le stampi corretti.

(Suggerimento immagine di messa a fuoco del prodotto:*Un colpo di prodotto ben illuminato e attraente che mostra i connettori RJ45 premium della tua azienda (varianti Cat5E e Cat6), evidenziando caratteristiche chiave come placcatura d'oro, barre di carico (se applicabile) e scarponi di deformazione. Includere uno strumento di crimpaggio professionale nello scatto.)*

Conclusione: filo bene la prima volta

Comprendere e applicare il diagramma di cablaggio RJ45 corretto (T568A o T568B in modo coerente) è fondamentale per la costruzione di una rete robusta e ad alte prestazioni. Seguendo i diagrammi forniti, aderendo ai suggerimenti pro e investendo in connettori e strumenti di qualità, si assicura la massima integrità del segnale, compatibilità POE e affidabilità della rete. Sia che tu stia terminando cavi in ​​loco o componenti di approvvigionamento per la distribuzione globale, le questioni di precisione.
