Magjack RJ45 gegen Standard RJ45: Schlüsselunterschiede und wann zu verwenden (Entwurfshandbuch)

Für Hardware -Ingenieure, die eine neue Karte auslegen, ist die Auswahl der Konnektivitätskomponenten grundlegend. Die bescheidene Ethernet -Buchse erscheint einfach, aber hier entsteht ein kritischer Entscheidungspunkt: Verwenden Sie einen StandardRJ45Jack und externe diskrete Magnetik oder integriertMagjack RJ45Modul? Diese Auswahl, die früh im Konstruktionszyklus getroffen wurde, rückt die Leistung, die Kosten, die Versammlungszeit und das EMI -Zertifizierungsschicksal durch die Leistung Ihres Boards.

Dieser Leitfaden bewegt sich über grundlegende Definitionen hinaus, um einen praktischen, technisch ausgerichteten Vergleich bereitzustellen. Wir werden die architektonischen Unterschiede, Kompromisse und präzise Anwendungsberatung analysieren, um sicherzustellen, dass Sie die optimale Wahl für Ihr nächstes Design treffen.

1. Architectural Deep Dive: Was verwenden Sie tatsächlich?

Standard RJ45 -Anschluss: Der diskrete Ansatz
Ein StandardRJ45Jack ist rein mechanische und elektrische Grenzfläche. Es bietet:

• Physischer Port:Das Kunststoffgehäuse und acht goldene Stifte, die einen Ethernet-Kabelstopfen akzeptieren.

• Signal Pass-Through:Es leitet die Signale von den PCB -Spuren direkt zu den Kabelstiften weiter.

Was es nicht hat:Jede Form von magnetischen Komponenten. Dies ist der entscheidende Punkt.

Daher verwenden Sie einen StandardRJ45Jack erfordert einen Satz externer diskreter Komponenten, die auf der PCB zwischen der Jack- und dem Ethernet -Phy -Chip (Physical Layer) platziert sind:

• Pulstransformatoren:Eine für jedes Paar (insgesamt 4 für 10/100/1000base-T). Diese liefern eine DC-Isolation, Impedanzanpassung und Rauschenabstoßung für Common-Mode.

• Common-Mode Crockes (CMC):Weitere Unterdrückung von Rauschen mit dem gemeinsamen Modus, wobei die elektromagnetische Interferenz (EMI) entscheidend reduziert wird.

• Terminierungswiderstände und Kondensatoren:Für die ordnungsgemäße Signalkonditionierung und -verzerrung erforderlich.

Diese "diskrete Magnetik" -Lösung ist eine Schaltung, die Sie entwerfen und sich auslegen müssen.

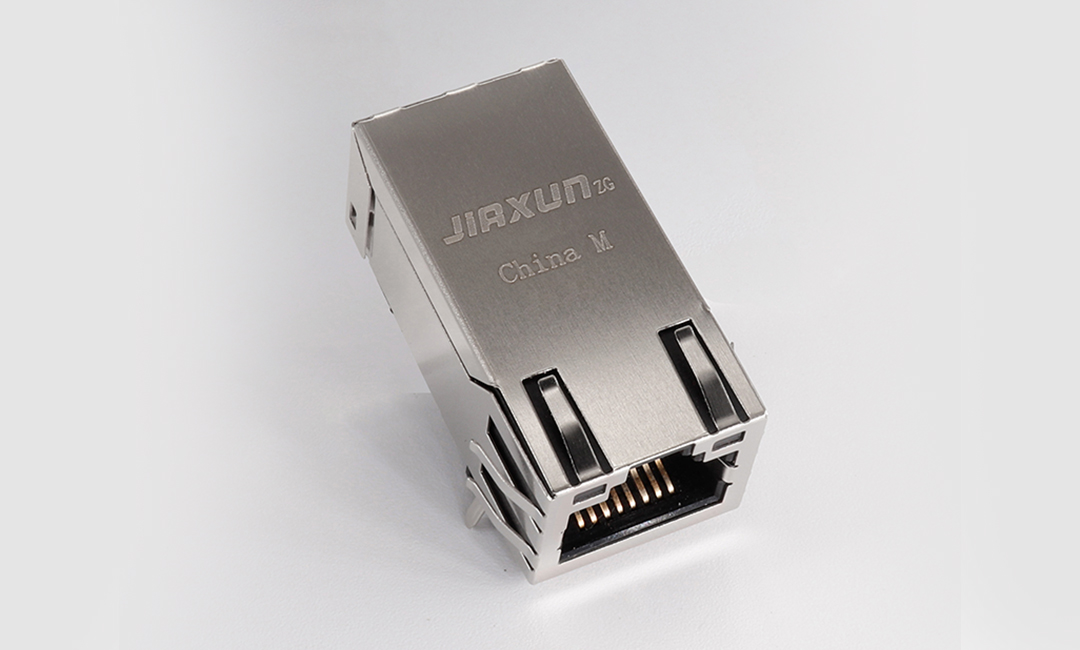

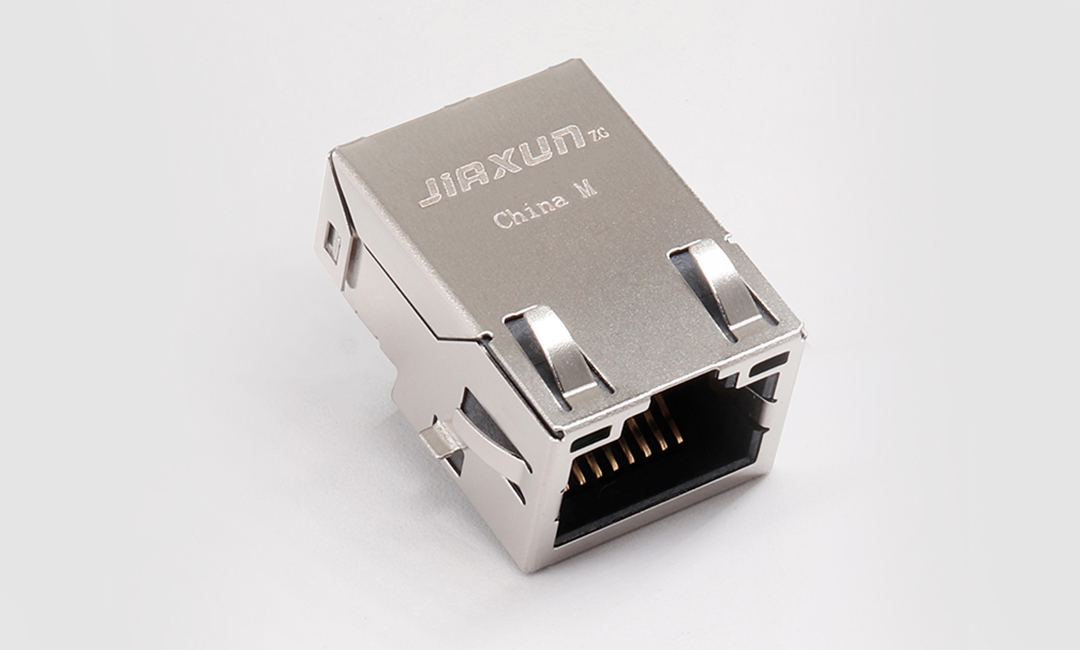

Der Magjack RJ45: Der integrierte Ansatz
AMagjack RJ45ist eine einzelne, integrierte Komponente, die sich kombiniert:

1. Der StandardRJ45mechanischer Buchse.

2. Alle notwendigen Pulstransformatoren.

3. Der Common-Mode-Rosse.

4. Die Terminierungswiderstände (oft in das Substrat integriert).

5. Manchmal sogar Bob-Smith-Beendigung für eine verbesserte EMI-Leistung.

Alle diese Elemente sind in einem einzelnen, abgeschirmten Plastikpaket vorverdrahtet, vorgeprüft und eingekapselt. Sie lagern den gesamten analogen Magnetkreis im Wesentlichen an einen Fachhersteller.

2. Kopf-an-Kopf-Vergleich: Die Entscheidungsmatrix eines Designers

3. Wann verwenden Sie welche: anwendungsbasierte Anleitung

Verwenden Sie eine Standard -RJ45 + diskrete Magnetik, wenn:

1. Extreme Kostenempfindlichkeit ist von größter Bedeutung:Sie produzieren Millionen von Einheiten eines Produkts (z. B. ein einfaches IoT -Gerät für Verbraucher), und jeder Cent in der Bom wird geprüft. Die Volumenrabatte auf Diskret können gewinnen.

2. Sie haben einzigartige Leistungsanforderungen:Ihr Design erfordert nicht standardmäßige magnetische EigenschaftenMagjack RJ45ModulS. Dies ist ein seltener Fall mit Hochleistungskanten.

3. Boardhöhe ist keine Einschränkung:Die diskrete Lösung hat typischerweise ein niedrigeres Profil als ein integriertMagjack.

4. Sie besitzen eine tiefe RF/EMC -Expertise:Ihr Team verfügt über die Erfahrung und Simulationstools, um einen robusten diskreten Magnetkreis und einen robusten Layout zu entwerfen, das die EMI/EMC -Tests bei den ersten Versuchen durchführt.

Verwenden Sie einen integrierten Magjack RJ45, wenn:

1. Zeit-auf-Markt ist kritisch:Für die meisten Startups und Unternehmen, die neue Produkte auf den Markt bringen, hat es oberste Priorität. DerMagjack RJ45Reduziert das Designrisiko und die Komplexität drastisch.

2. PCB -Speicherplatz ist begrenzt:Dies ist der häufigste Grund. Für kompakte Designs wie Netzwerkschalter, Router, Single-Board-Computer und IoT-Gateways sind die Speichereinsparungen von unschätzbarem Wert.

3. Sie möchten die EMI -Zertifizierung vereinfachen:Wenn Sie vor der Vorschriftenprüfung fürchten, dieMagjack RJ45ist dein bester Freund. Es ist der effektivste Schritt, den Sie unternehmen können, um die gestrahlten Emissionen von der Ethernet -Schnittstelle zu minimieren.

4. Ihnen fehlt ein detailliertes Magnetik-Expertise:Nicht jedes Team hat einen EMC -Guru. Mit aMagjack RJ45Ermöglicht Sie, das Know -how des Herstellers der Magnetkomponenten zu nutzen.

5. Für die meisten industriellen, Unternehmens- und Automobilanwendungen:Diese Felder fordern Zuverlässigkeit und Robustheit. Die vorgeprüfte, geschützte Natur von aMagjack RJ45macht es zur Standardauswahl für diese anspruchsvollen Umgebungen.

4. Überlegungen zum Layout von PCB für Magjack RJ45

Auswählen aMagjack RJ45vereinfacht das Layout, beseitigt aber keine kritischen Designregeln:

• Halten Sie die Differentialpaare kurz und vergleichbar:Weiten Sie die Tx ± und rx ± Paare von der Phy nach demMagjackals dicht gekoppelte Differentialpaare. Impedanz bei 100 ° ± 10%beibehalten.

• Stellen Sie eine feste gemahlene Ebene an:Eine kontinuierliche gemahlene Ebene neben den Signalschichten ist für die Bereitstellung eines Rückwegs und der Steuerungsimpedanz essentiell.

• Befolgen Sie die Richtlinien des Herstellers:JederMagjack RJ45Datasheet verfügt über ein empfohlenes Landesmuster und ein Layout -Beispiel.Folge ihm religiös.Dies ist das Ergebnis der umfangreichen Tests des Verkäufers.

• Verwenden Sie vias mit Bedacht:Minimieren Sie die Verwendung von Vias in den Differentialpfaden. Wenn Sie sie verwenden müssen, stellen Sie sicher, dass sie für jedes Paar symmetrisch sind.

• Stromversorgungsentkopplung:Legen Sie die Entkopplungskondensatoren so nah wie möglich an dieMagjacksPower Pins (falls es integrierte LEDs hat), folgen Sie den Datenblattwerten.

5. FAQs: Beantwortung allgemeiner technischer Fragen beantworten

F1: Kann ich einfach ein diskretes magnetisches Design durch einen Magjack RJ45 ersetzen?
A:Nicht direkt ohne PCB-RE-Spin. Die Fußabdrücke sind völlig anders. AMagjack RJ45Erfordert ein spezifisches Landungsmuster, das die Verbindungen für alle internen Funktionen integriert. Sie müssen die auswählenMagjackfrüh im Designprozess.

F2: Sind alle Magjack RJ45 -Module mit allen Ethernet -Phy -Chips (z. B. Intel, Marvell, Broadcom) kompatibel?
A:Während viele für eine breite Kompatibilität ausgelegt sind, ist dies nicht garantiert. Es können subtile Unterschiede in der Impedanz, des Renditeverlusts und der Ablehnung des Common-Mode bestehen.Wenden Sie sich immer an die Bewerbungsnotizen für Ihren spezifischen Phy -Chip.Am seriösstenMagjackLieferanten bieten Kompatibilitätslisten an.

F3: Wie wähle ich den richtigen Magjack RJ45 für meine Bewerbung aus?
A:Zu den wichtigsten Auswahlkriterien gehören:

• Datenrate:10/100 Mbit/s, 1000 Mbit/s (1 g), 2,5 g, 5 g oder 10 g.

• Anzahl der Ports:Single-Port-, Dual-Port- oder gestapelte Konfigurationen.

• LED -Konfiguration:Anzahl der LEDs (1 oder 2) und deren Platzierung (Seiten- oder Vorderansicht).

• Abschirmung:Metallschild für eine verbesserte EMI -Leistung, die häufig für Büro-/Industriegeräte erforderlich ist.

• Höhenprofil:Niedrige Optionen für platzbeschränkte Designs.

• Pinout:Muss mit Ihrem PCB -Layout und Phy Pinout kompatibel sein.

F4: Was ist die Hauptursache für das Versagen in einem Magjack RJ45?
A:Das mechanische Versagen (gebrochene Kunststoff oder Stifte aus physischem Missbrauch) ist am häufigsten. Elektrisches Versagen ist in Qualitätsmodulen von seriösen Lieferanten außerordentlich selten, da die internen Komponenten vor Umweltfaktoren und ESD -Ereignissen geschützt sind.

F5: Warum sollte ein Magjack RJ45 mehr Pins haben als die 8, die für Daten verwendet werden?
A:Die zusätzlichen Stifte dienen mehreren Zwecken: Verbindungen für die integrierten LEDs (Anode und Kathode), zusätzliche Erdungsstifte für den Metallschild, um die EMI -Leistung zu verbessern, und manchmal Testpunkte oder Konfigurationsstifte. Überprüfen Sie immer das Pin -Out -Diagramm im Datenblatt.

Partnerschaft mit einem spezialisierten Hersteller: Jiaxun (佳迅智能科技)

Um die Nuancen der magnetischen Integration zu navigieren, erfordert ein Lieferant, der sich auf mehr als nur Stecker spezialisiert hat. Es erfordert ein tiefes Domänen-Expertise in der elektromagnetischen Theorie, in der Materialwissenschaft und in der Integrität von Hochfrequenzsignalen. Hier mögen ein fokussierter HerstellerJiaxun Intelligent Technology Co.(佳迅智能科技) liefert einen erheblichen Wert, der über den eines Standardkomponentenverteilers hinausgeht.

Mit Over22 Jahre engagierte ErfahrungJiaxun ist kein General-Purple-Komponentenlieferant. Das Unternehmen ist ein professionelles Design- und Fertigungsunternehmen, dessen gesamter Schwerpunkt auf magnetischen Elementen der Kommunikationsnetzwerkschnittstelle liegt. Diese Spezialisierung ist ihre Kernstärke.

Das Produktportfolio von Jiaxun ist ein Beweis für diesen Fokus und bietet umfassende Lösungen, darunter:

• RJ45 Integrierte Anschlüsse (Magjack RJ45):Ihre Kernproduktlinie, die Datenraten von 10 m/100 m bis 10 GBE abdeckt, erhältlich in Einzel-, Dual- und Multi-Port-Konfigurationen mit verschiedenen Abschirm- und LED-Optionen zur Erfüllung verschiedener Anwendungsanforderungen.

• Modulare RJ45 -Schnittstellen:Bereitstellung robuster und zuverlässiger Verbindungslösungen für eine Vielzahl von Netzwerkgeräten.

• Ethernet -Netzwerkpulstransformatoren:Für Designer, die den diskreten Ansatz bevorzugen oder benötigen, bieten sie qualitativ hochwertige eigenständige magnetische Komponenten.

Die Anwendungen für ihre Produkte sind für die moderne Technologieinfrastruktur von entscheidender Bedeutung, die in:

• Netzwerkschalter und Router:Vom Enterprise -Kern wechselt zu kleinen Unternehmens- und Home -Office -Geräten.

• Sicherheits- und Überwachungssysteme:Netzwerk -Video -Rekorder (NVRS), IP -Kameras und Zugriffskontrollsysteme.

• Geräte des Rechenzentrums:Geräte, Server und Top-of-Rack-Switches (Storage Area Network) (SAN).

• Industriekontrolle und IoT:SPS, IoT-Gateways und Automatisierungscontroller, bei denen die Zuverlässigkeit nicht verhandelbar ist.

• UAVs (Drohnen) und Automobilsysteme:Erweiterte Anwendungen, die robuste Kommunikationsverbindungen erfordern.

Für einen Hardware -Ingenieur wählen Sie aMagjack RJ45Ein Spezialisten wie Jiaxun bedeutet, dass Sie nicht nur eine Komponente kaufen. Sie nutzen zwei Jahrzehnte akkumuliertes magnetisches Designwissen, das in jedes Modul eingebunden ist. Diese Partnerschaft kann Ihren Entwurfsprozess drastisch beeinträchtigen, insbesondere für herausfordernde EMI-Umgebungen oder bei der Gestaltung von Anwendungen mit hoher Zuverlässigkeit. Ihre Fähigkeit, zertifizierte (ROHS, UL) und leistungsübergreifende Produkte zur Verfügung zu stellen, macht sie zu einem strategischen Partner, um eine erfolgreiche und zeitnahe Produkteinführung zu erreichen.

Haftungsausschluss:Dieser Artikel dient zu Informationszwecken. Wenden Sie sich immer an die Datenblätter und Anwendungshinweise für Ihren spezifischen Phy -Chip und ausgewähltMagjack RJ45Komponente und führen Sie gründliche Tests in Ihrem eigenen Designkontext durch.
