SFP Cage vs. Modulo SFP: qual è la differenza e come lavorano insieme?

Se stai approfondendo il mondo dell'hardware di rete, hai indubbiamente incontrato i termini "modulo SFP" e "Cage SFP. "Per i non iniziati, potrebbero sembrare intercambiabili, ma confondarli può portare a costosi errori di progettazione, errori di approvvigionamento e ore frustranti di risoluzione dei problemi. Comprendere i ruoli distinti che ogni componente svolge è fondamentale per la costruzione di una rete affidabile e ad alte prestazioni.

Questa guida completa, disegnata da anni di esperienza nel campo pratico, demistificerà questi componenti critici. Resteremo ciò che ogni parte è, la sua funzione unica e, soprattutto, il modo in cui funzionano in perfetta armonia per collegare il nostro mondo digitale.

Comprensione del modulo SFP: il "cervello" e "traduttore"

Cominciamo con il componente più comunemente discusso: il modulo SFP.

Che cos'è?
Un modulo SFP (For-Factor Pluggable (SFP), spesso chiamato "ricetrasmettitore", è un dispositivo compatto e risvegliabile a caldo che si collega a un interruttore di rete, router, scheda di rete o apparecchiature simili. Il suo compito principale è quello di fungere da interfaccia tra l'elettronica interna del dispositivo e il cablaggio di rete esterno.

Pensalo come un sofisticato traduttore. Il dispositivo stesso comunica usando segnali elettrici sulle tracce di rame sulla sua scheda madre. La rete esterna potrebbe utilizzare gli impulsi di luce su cavi in ​​fibra ottica o segnali elettrici su cavi a coppia di rame. La funzione principale del modulo SFP è convertire questi segnali.

• Moduli in fibra SFP:Converti segnali elettrici interni in segnali di luce ottica esterni (e viceversa). Hanno porte per LC, SC o altri connettori in fibra.

• Moduli SFP in rame (come 1000Base-T):Segnali elettrici "Converti multimediali" dal dispositivo ai diversi standard elettrici richiesti per l'esecuzione di cavi Ethernet RJ45 (come CAT6/CAT6A).

Caratteristiche chiave di un modulo SFP:

• Pluggable:Progettato per essere facilmente inserito e rimosso senza spegnere l'attrezzatura.

• Tipi diversi:È disponibile in molte forme a seconda della velocità dei dati (ad es. SFP, SFP+, SFP28, QSFP28), lunghezza d'onda (EG, 850nm, 1310nm, 1550nm) e tipo di cavo (fibra multimodro/in modalità singola, DAC di rame).

• Intelligente:Contiene un piccolo chip di memoria (EEPROM) che memorizza informazioni vitali come fornitore, modello, numero di serie, capacità supportate e dati diagnostici in tempo reale (DOM/DDM). Ciò consente al dispositivo host di identificare e configurare correttamente il modulo.

In sostanza, il modulo SFP è ilComponente sostituibile, intelligente e adattivoche definisce il tipo di connessione fisica.

Comprensione della gabbia SFP: la "stazione docking" e "Guardian"

Ora, incontriamo il suo partner indispensabile: ilCage SFP.

Che cos'è?

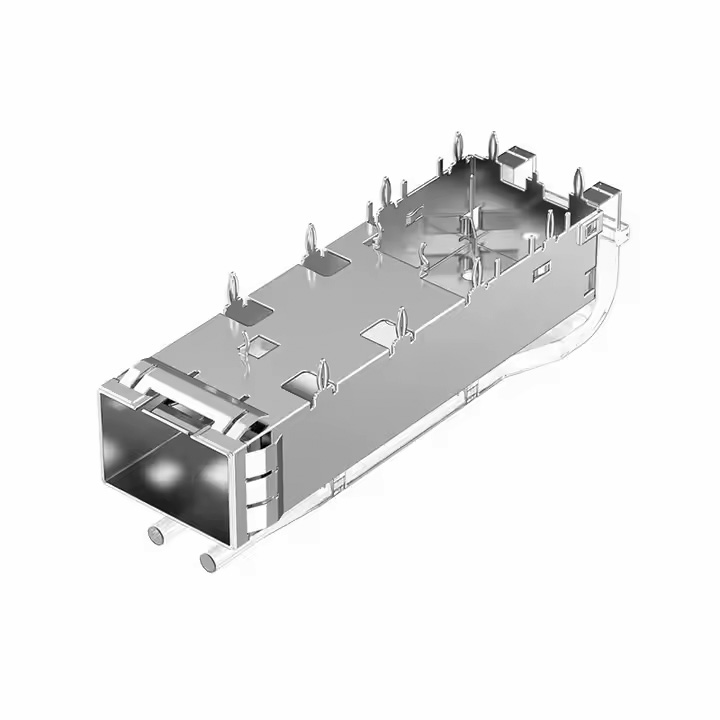

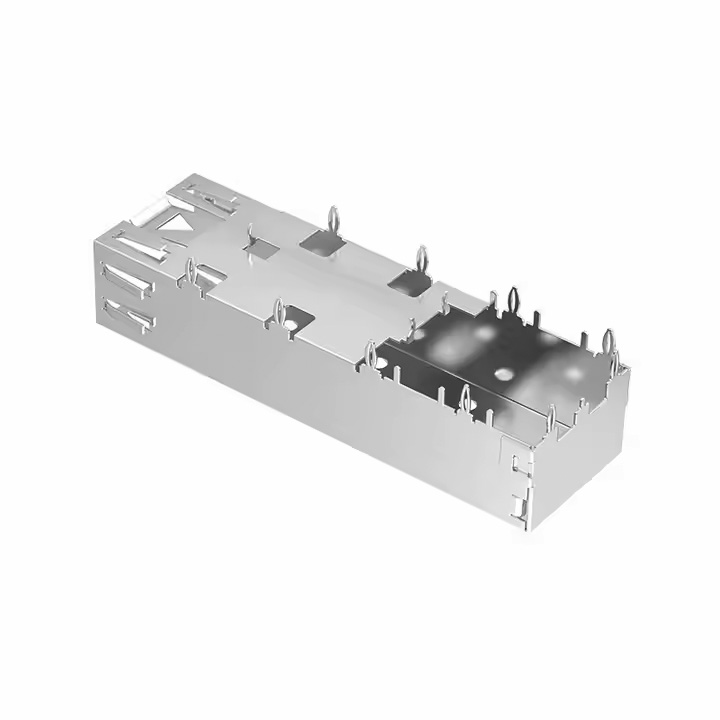

UNCage SFP(o SFP Reading) è una presa meccanica ed elettrica saldata direttamente sulla scheda del circuito stampato (PCB) del dispositivo host, sia un interruttore, un router o una scheda di interfaccia di rete (NIC). È l'interfaccia fissa permanente progettata per ricevere e proteggere un modulo SFP.

Se il modulo SFP è il traduttore, ilCage SFPè il podio dedicato e i dettagli di sicurezza per quel traduttore. Fornisce il quadro fisico ed elettrico che consente al modulo di funzionare in modo affidabile.

Il ruolo poliedrico di una gabbia SFP:

1. Alloggio fisico e guida:Il ruolo principale delCage SFPè fornire una porta di dimensioni precisamente in cui il modulo SFP in cui scorrere. Il suo design meccanico garantisce un perfetto allineamento per il connettore elettrico, impedendo danni ai delicati pin sia sul modulo che sul PCB.

2. Interconnessione elettrica:Sul retro delCage SFPè un connettore sofisticato che si accoppia con le dita dorate del modulo SFP inserito. Ciò crea il percorso elettrico critico per segnali di dati ad alta velocità, potenza e bus seriale a due fili (I2C) utilizzato per la comunicazione EEPROM del modulo.

3. Proiezione di interferenza elettromagnetica (EMI):Questa è una funzione cruciale ma spesso trascurata. Un'alta qualitàCage SFPè prodotto in metallo e presenta numerosi contatti per le dita. Quando un modulo è completamente inserito, questi contatti formano una gabbia Faraday a 360 gradi attorno al ricetrasmettitore. Questa schermatura è vitale per:

   • Contenente segnali ad alta frequenza all'interno dell'assemblaggio.

   • Impedire all'EMI esterna di interrompere l'elettronica interna sensibile.

   • Garantire la conformità normativa (come FCC/CE) per le emissioni elettromagnetiche.

4. Gestione termica (dissipazione del calore):I moduli SFP, in particolare le varianti di potenza più elevata come SFP+ e l'ottica per le trasmissioni a lungo termine, generano calore. La costruzione in metallo delCage SFPAgisce come un dissipatore di calore, allontanando l'energia termica dal modulo e dissipandola nell'aria circostante, aiutata dal flusso d'aria complessivo del dispositivo. Una gabbia mal progettata può portare a un surriscaldamento del modulo, guasti prematuri ed errori di dati.

5. Meccanismo di aggancio e espulsione:ILCage SFPIncorpora le funzionalità che funzionano con il chiavistello integrato del modulo. Questo meccanismo tiene saldamente il modulo in posizione durante il funzionamento e fornisce un mezzo per rilasciarlo (spesso con una linguetta o un attuatore di fermo) per una rimozione sicura.

In sintesi, ilCage SFPè ilInfrastruttura permanente, passiva, ma di fondamentale importanzaCiò rende possibile la magia plug-and-play dei moduli SFP.

The Synergy: come funzionano insieme la gabbia SFP e il modulo SFP

La loro relazione è un perfetto esempio di ingegneria simbiotica. Uno è inutile senza l'altro.

1. Inserimento:Un ingegnere di rete seleziona un modulo SFP appropriato (EG, un modulo LR da 10 g per fibra a lungo raggio) e lo allinea con un vuotoCage SFPsu un interruttore.

2. Connessione:Poiché il modulo viene scivolato nelCage SFP, i binari di guida assicurano che vadano dritti. Il connettore elettrico interno della gabbia si accoppia perfettamente con il connettore Edge sul modulo.

3. Protezione e schermatura:Il modulo viene spinto fino a quando il fermo non fa clic, fissandolo fisicamente. Allo stesso tempo, le dita di schermatura EMI della gabbia emettono un contatto fermo attorno al guscio di metallo del modulo, creando un recinto protettivo.

4. Comunicazione e funzionamento:Al momento dell'alimentazione, il dispositivo host interroga l'E2PROM del modulo tramite il bus seriale fornito tramite ilCage SFP. Identifica il modulo, configura le sue impostazioni di conseguenza e inizia l'invio e la ricezione di dati attraverso i percorsi di segnale ad alta velocità ora collegati tramite la gabbia.

5. Manutenzione:Se è necessario un aggiornamento o una sostituzione, l'ingegnere attiva il fermo, rompe la tenuta EMI e fa scorrere il modulo. Viene inserito uno nuovo e il sistema può riconoscerlo quasi istantaneamente: grazie alla fondazione stabile fornita dalCage SFP.

Questa interazione senza soluzione di continuità consente un'incredibile flessibilità. Un singolo interruttore con 24Gabbie SFPPuò essere configurato con qualsiasi combinazione di ricetrasmettitori in fibra e rame da 1 g/10g/25g, su misura precisamente alle esigenze della rete, senza richiedere modifiche hardware interne.

Differenze chiave a colpo d'occhio

Domande e problemi comuni (e come risolverli)

Q1: posso usare qualsiasi modulo SFP con qualsiasiCage SFP?
UN:Generalmente, sì, all'interno della stessa famiglia dei fattori di forma. Un modulo SFP standard si adatta a uno standardCage SFP. Un modulo SFP+ si adatta a una gabbia SFP+ ed è spesso compatibile all'indietro con le gabbie SFP (in genere che operano a velocità 1G). Tuttavia, non è possibile inserire un modulo SFP+ in una gabbia QSFP o viceversa. Controlla sempre la foglio dati del dispositivo per la compatibilità, poiché alcuni produttori utilizzano gabbie codificate che funzionano solo con i loro moduli di marca.

D2: Perché il mio nuovo modulo SFP non viene riconosciuto dallo switch?
UN:Questo problema comune può avere diverse cause:

1. Codice di compatibilità:Il firmware dello switch potrebbe essere alla ricerca di un codice fornitore specifico. Potrebbe essere necessario un modulo compatibile da un produttore di terze parti come Jiaxing Intelligent Tech che è pre-codifica per il tuo marchio Switch.

2. Connettori sporchi o danneggiati:Contaminazione sulSFP Cage'sI contatti elettrici interni o le dita dorate del modulo possono prevenire la comunicazione. Ispezionare e pulire con aria compressa e alcool isopropilico su un tampone se necessario.

3. Cage SFP difettosa:In rari casi, ilCage SFPstesso può essere danneggiato da traumi fisici (ad es. Pin piegate dall'inserimento improprio) o ESD (scarica elettrostatica). Ciò richiede spesso una riparazione della scheda madre professionale.

Q3: il mio link è instabile e rilascia pacchetti. Cosa potrebbe essere sbagliato?
UN:L'instabilità è spesso termica o correlata all'integrità del segnale.

1. Surriscaldamento:Tocca il modulo. Se fa troppo caldo per toccare, è surriscaldante. Ciò potrebbe essere dovuto a un modulo difettoso, flusso d'aria insufficiente nel dispositivo o aCage SFPCiò non è dissipando efficacemente il calore.

2. Problemi EMI:Se le dita di protezione da EMI sulCage SFPsono danneggiati o non stanno effettuando un buon contatto, l'interferenza esterna può corrompere i segnali ad alta velocità, causando errori e gocce.

3. Componenti di bassa qualità:Un modulo scarsamente fabbricato o un scadenteCage SFPCon il controllo dell'impedenza impreciso può portare a riflessi del segnale e degradazione.

Q4: il modulo SFP è estremamente difficile da inserire o rimuovere. Cosa dovrei fare?
UN: Non costringerlo mai!La forzatura può distruggere sia il modulo che la gabbia. Il disallineamento è il probabile colpevole. Assicurati di inserire perfettamente il modulo direttamente nelCage SFP. Verificare la presenza di ostacoli visibili o metallo piegato all'interno della gabbia. L'uso di un modulo di un produttore rispettabile garantisce che soddisfi standard dimensionali precisi.

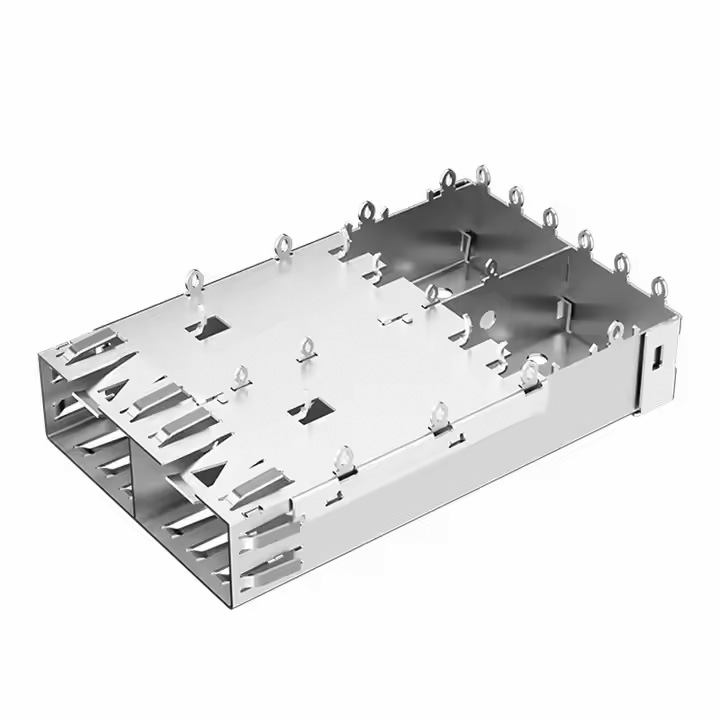

Q5: Esistono diversi tipi di gabbie SFP?
UN:Assolutamente. Mentre la funzione di base è la stessa,Gabbie SFPDifferrare in:

• Velocità dei dati:Le gabbie sono progettate per intervalli di frequenza specifici (ad es. Per 1G/10G/25G/28G) con impedenza controllata per mantenere l'integrità del segnale.

• Altezza:Le gabbie a basso profilo (LP) sono utilizzate in server o schede con restrizioni di altezza.

• Schermatura:La qualità e il design della guarnizione EMI possono variare in modo significativo tra i produttori.

• Meccanismo di branding:Alcuni design sono ottimizzati per stili di attuatore specifici.

Scegliere componenti di qualità: una raccomandazione per prestazioni affidabili

L'affidabilità dei collegamenti di rete dipende interamente dalla qualità dei moduli SFP e delGabbie SFPSi collegano a. L'uso di componenti fuori marcia scarsamente realizzati è una falsa economia che porta a tempi di inattività della rete, problemi difficili da diagnosticare e potenziali danni alle costose attrezzature primarie.

Per oltre un decennio,Jiaxing Intelligent Technology Co., Ltd.è stato un produttore globale di fiducia e fornitore di soluzioni di connettività di rete ad alte prestazioni. La nostra profonda competenza garantisce che ogni prodotto sia progettato secondo i più alti standard di prestazioni e affidabilità.

Mentre siamo rinomati per la nostra vasta gamma di100% compatibile, SFP di alta qualità, SFP+, QSFP28 e altri ricetrasmettitori ottici, Il nostro impegno per la qualità si estende all'infrastruttura fondamentale che li supporta.

Comprendiamo il ruolo critico un ben progettatoCage SFPPlay. I nostri ricetrasmettitori raccomandati sono ingegnerizzati di precisione per accoppiarsi perfettamente non solo con i principali interruttori OEM (Cisco, Juniper, Arista, ecc.) Ma anche con ilGabbie SFPsulle loro schede madri. Ciò garantisce un contatto elettrico ottimale, un trasferimento di calore efficace e una robusta schermatura EMI per una connessione stabile e priva di errori.

Perché scegliere Jiaxing Intelligent Tech per le tue esigenze di rete?

• Compatibilità superiore:Tutti i nostri moduli sono rigorosamente testati con attrezzature in genuina per integrazione e prestazioni senza soluzione di continuità.

• Controllo di qualità robusto:Aderiremo agli standard rigorosi di MSA (accordo multi-source) e implementiamo controlli di qualità completi per garantire la longevità del prodotto.

• Costo-efficacia:Ottenere risparmi significativi rispetto ai prezzi OEM senza compromettere le prestazioni o l'affidabilità.

• Supporto esperto:Il nostro team tecnico possiede una profonda conoscenza e può aiutare con una complessa compatibilità e sfide di progettazione.

Non lasciare le prestazioni della tua rete al caso. Che tu stia costruendo nuove attrezzature o mantenendo una flotta esistente, assicurati di utilizzare componenti progettati per lavorare insieme perfettamente.

Visita oggi il nostro sito Web per sfogliare il nostro catalogo completo di ricetrasmettitori ottici e scopri come Jiaxing Intelligent Tech può fornire le soluzioni di connettività affidabili e ad alte prestazioni che merita la tua rete.

Autore:David Chen, Senior Network Infrastructure Specialist
Data:26 ottobre 2023
Competenza:Oltre 10 anni di esperienza nella progettazione e risoluzione dei problemi di soluzioni hardware di rete di livello aziendale.
