Cos'è un connettore della gabbia SFP? Una guida completa per ingegneri e acquirenti

Introduzione

Nel mondo basato su dati in rapida espansione di oggi, la necessità di una connettività affidabile ad alta velocità è maggiore che mai. Dai server aziendali all'infrastruttura di telecomunicazioni, l'hardware di rete richiede interfacce compatte ma potenti che garantiscano una trasmissione di dati efficiente. Un componente critico che supporta questa domanda è ilConnettore della gabbia SFP. Sebbene relativamente piccolo, questa parte svolge un ruolo essenziale nella performance e nella stabilità dei ricetrasmettitori ottici ed elettrici. Questo articolo fornisce una guida approfondita ai connettori della gabbia SFP, che copre la loro funzionalità, standard di progettazione, applicazioni, fattori di approvvigionamento e tendenze future. Che tu sia un ingegnere, uno specialista degli appalti o un decisore aziendale, otterrai preziose informazioni su come questi connettori possono influenzare i risultati del tuo progetto.

Cos'è un connettore della gabbia SFP?

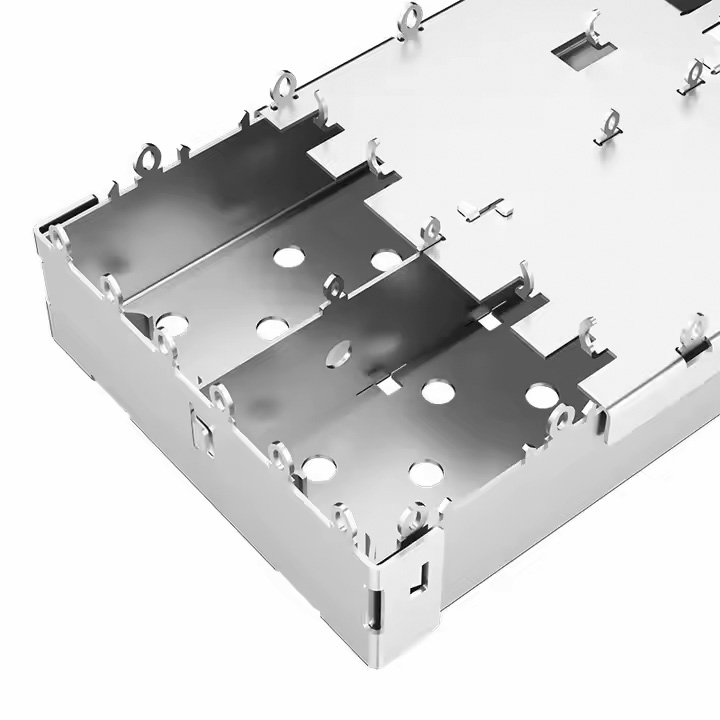

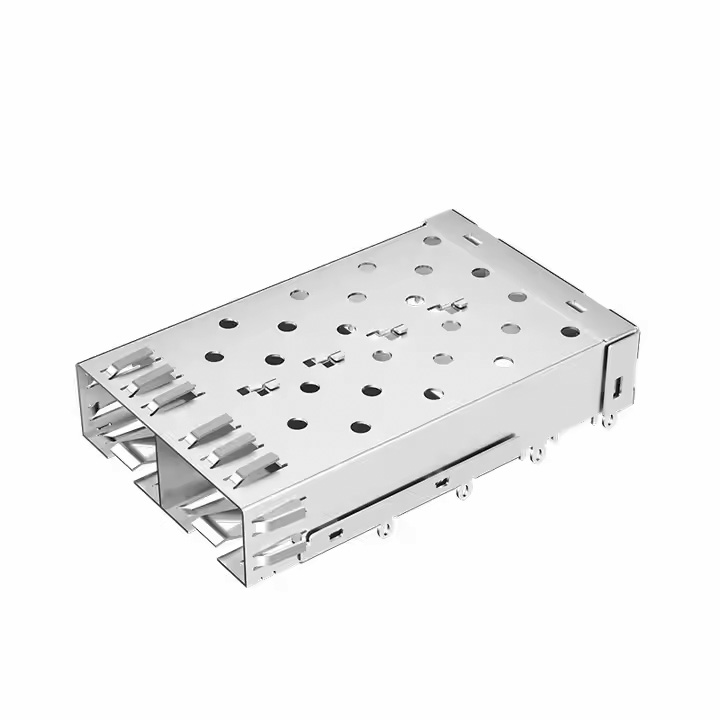

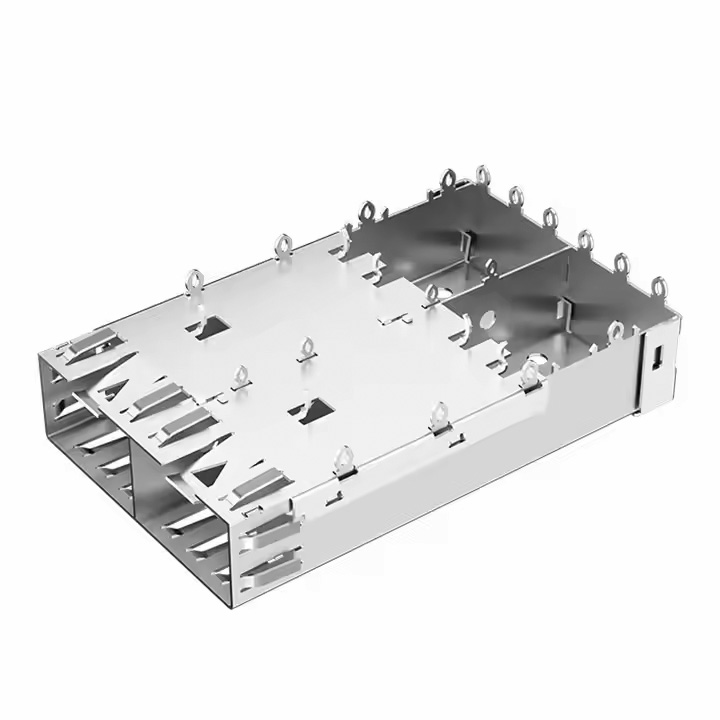

UNConnettore a gabbia SFP (piccolo fattore di fattore)è un recinto metallico che ospita e protegge i moduli del ricetrasmettitore SFP. Fornisce sia la stabilità meccanica che la schermatura di interferenza elettromagnetica (EMI) garantendo al contempo una connettività affidabile tra il ricetrasmettitore e il dispositivo host. Senza la gabbia, il modulo potrebbe essere vulnerabile allo stress meccanico, ai fattori ambientali o al rumore elettromagnetico.

Il connettore è in genere montato direttamente su un circuito stampato (PCB). La sua funzione principale è garantire il corretto allineamento del ricetrasmettitore SFP con i contatti elettrici sulla scheda, consentendo la trasmissione di dati ad alta velocità senza soluzione di continuità.

Le funzioni chiave includono:

• Proteggere i moduli SFP da danni fisici

• Fornire schermatura EMI per la trasmissione di dati stabile

• Garantire la fidelizzazione meccanica durante le operazioni di sciabbi caldi

• Supportare la gestione termica attraverso il flusso d'aria e la dissipazione del calore

Come funzionano i connettori della gabbia SFP

I connettori della gabbia SFP funzionano come un ponte tra il modulo del ricetrasmettitore e la scheda di sistema. Una volta inserito un ricetrasmettitore SFP, la gabbia lo tiene saldamente in posizione, allineando i contatti elettrici con l'interfaccia del sistema host. Questo allineamento garantisce:

1. Integrità del segnale- Riducendo il rumore elettrico e minimizzando la crosstalk.

2. Stabilità meccanica- La gabbia blocca il modulo in posizione, prevenendo i danni causati da vibrazioni o movimenti involontari.

3. Supporto a caldo- Gli utenti possono inserire o rimuovere i moduli senza chiudere l'intero sistema.

4. Protezione EMI-La gabbia funge da scudo Faraday, impedendo interferenze che potrebbero interrompere i segnali ad alta velocità.

Specifiche chiave e standard

Per garantire la compatibilità e l'affidabilità, i connettori in gabbia SFP sono progettati in conformità conAccordi multi-source (MSA)e standard del settore.

Le specifiche tipiche includono:

• Fattore di forma:SFP, SFP+, QSFP (Pluggable quad-factor

• Supporto per la frequenza dati:Da 1 Gbps (SFP) a 100 Gbps+ (QSFP28 e oltre)

• Materiale:Leghe di rame ad alta conduttività con stagno o placcatura d'oro

• Stile di montaggio:Press-Fit, Solder Tail o SMT (Tecnologia a montaggio di superficie)

• Temperatura operativa:-40 ° C a +85 ° C, a seconda dell'applicazione

Conformità standard:

• Standard EEEE 802.3 Ethernet

• Specifiche del canale in fibra

• Linee guida per Forum di Internet Optical Internet (OIF)

• ROHS e raggiungi la conformità ambientale

Per gli ingegneri che cercano informazioni più profonde, i fornitori spesso fornisconoFesti di dati del connettore della gabbia SFPcontenente dettagliatodimensionie specifiche di tolleranza.

Applicazioni in tutti i settori

I connettori in gabbia SFP sono ampiamente utilizzati nei settori in cui la comunicazione dei dati è fondamentale.

1. Telecomunicazioni:Nelle stazioni base, nelle reti in fibra e nell'infrastruttura della spina dorsale.

2. Dati center:Per connessioni da server-switch, interconnessioni ad alta velocità e reti di archiviazione.

3. Enterprise Networks:Supportare schieramenti LAN, Man e WAN.

4. Automazione industriale:Abilitazione della comunicazione macchina a macchina in ambienti robusti.

5. Attrezzatura medica:Fornire un trasferimento di dati stabile nei dispositivi di imaging diagnostico e di monitoraggio dei pazienti.

Come selezionare il giusto connettore della gabbia SFP (Guida alla selezione)

La scelta del connettore della gabbia SFP corretto può essere impegnativo, soprattutto quando si bilancia i requisiti tecnici con vincoli di bilancio. Ecco i principali fattori da considerare:

1. Requisiti di velocità dei dati- Assicurarsi che la gabbia supporti la larghezza di banda necessaria (1G, 10G, 25G, 100G, ecc.).

2. Fattore di forma- Abbina il connettore al tipo di ricetrasmettitore (SFP, SFP+, QSFP, ecc.).

3. Design termico-Prendi in considerazione la direzione del flusso d'aria, lo sfiato della gabbia e la dissipazione del calore per i sistemi ad alta densità.

4. Progettazione meccanica-Verificare il meccanismo di ritenzione per la resistenza alle vibrazioni e la stabilità a caldo.

5. Performance EMI- Selezionare gabbie con dita a molla o guarnizioni per una migliore schermatura.

6. Conformità- Garantire la conformità agli standard del settore per l'interoperabilità.

7. Affidabilità dei fornitori- collaborare confornitori di connettori a gabbia SFPche hanno comprovato track record di qualità e certificazione.

Sfide di progettazione e installazione comuni

Anche con la standardizzazione, gli ingegneri affrontano spesso sfide pratiche quando si lavora con connettori in gabbia SFP:

• Perdita EMI:La messa a terra scarsa o la progettazione impropria della gabbia possono portare al degrado del segnale.

• Problemi termici:Le schede ad alta densità possono sperimentare il surriscaldamento se il flusso d'aria è insufficiente.

• Forza di inserzione:La forza eccessiva durante l'installazione può danneggiare il PCB o il connettore.

• Errori di allineamento:Il disallineamento durante la saldatura o l'installazione della stampa può causare problemi di connettività.

• Preoccupazioni sulla durata:Nelle applicazioni che richiedono frequenti sondaggi a caldo, l'affaticamento del connettore può abbreviare la durata del prodotto.

Le migliori pratiche includono:

• Utilizzo di layout PCB ottimizzati per segnali ad alta velocità

• Condurre una simulazione pre-layout per prestazioni EMI e termiche

• Implementazione di tecniche di messa a terra e protezione adeguate

Confronto: gabbia SFP vs. altri tipi di connettore

È essenziale capire come i connettori della gabbia SFP si confrontano con soluzioni alternative.

• Connettori RJ45:Più economico, comunemente usato per connessioni Ethernet in rame ma limitato a distanze più brevi e larghezza di banda inferiori.

• Cavi di rame (DAC) ad allegato diretto:Buono per interconnessioni a corto raggio e ad alta velocità ma meno flessibili dell'ottica pluviabile.

• Gabbie QSFP:Fattore di forma più ampio, supportando una larghezza di banda più elevata (40 g, 100 g), spesso utilizzato in ambienti di data center.

ILconnettore della gabbia SFPtrova un equilibrio tradimensioni compatte, flessibilità modulare e prestazioni, rendendolo ideale per l'infrastruttura di rete scalabile.

Considerazioni sugli appalti e fornitori

Quando si approfondono i connettori della gabbia SFP, gli acquirenti dovrebbero valutare i fornitori in base a diversi criteri:

1. Qualità del prodotto- Cerca fornitori con processi di controllo di qualità rigorosi.

2. Certificazioni- Garantire la conformità con le certificazioni ISO9001, ROHS, CE o UL.

3. Capacità di personalizzazione- Alcuni progetti potrebbero richiedere progetti su misura per applicazioni uniche.

4. Tempo di consegna e disponibilità- I programmi di consegna affidabili sono cruciali per la pianificazione della produzione.

5. Efficienza dei costi- Equilibrio competitivoPrezzo del connettore della gabbia SFPcon affidabilità a lungo termine.

6. Supporto tecnico-Un buon fornitore dovrebbe offrire assistenza pre-vendita e ingegneristica post-vendita.

Per gli acquirenti su larga scala, collaborando con espertiProduttori di connettori a gabbia SFPpuò garantire la qualità costante e la stabilità della catena di approvvigionamento.

Tendenze future nella tecnologia del connettore della gabbia SFP

Man mano che le velocità di rete continuano ad aumentare, la progettazione e le prestazioni dei connettori in gabbia SFP si stanno evolvendo.

• Velocità di dati più elevate:Supporto per moduli 200g e 400G.

• Proiezione EMI avanzata:Disegni migliorati per interferenze del segnale ultra-bassa.

• Ottimizzazione termica:Gabbie meglio ventilate per un raffreddamento efficiente in rack densi.

• Miniaturizzazione:Impronta più piccole per supportare progetti hardware compatti.

• Materiali ecologici:Adozione di materiali sostenibili e conformi a ROHS.

Questi progressi faranno ilconnettore della gabbia SFPAncora più vitale per l'infrastruttura di networking a prova di futuro.

Domande frequenti (FAQ)

D1: Qual è la durata della vita di un connettore della gabbia SFP?
A: Con un uso adeguato, i connettori in gabbia SFP di alta qualità possono durare a migliaia di cicli di inserimento/rimozione senza un significativo degrado.

Q2: posso riutilizzare un connettore della gabbia SFP dopo il desoldino?
A: Generalmente non raccomandato, poiché l'integrità meccanica e le prestazioni di schermatura EMI possono essere compromesse.

Q3: Qual è la differenza tra i connettori SFP e SFP+ Cage?
A: SFP supporta fino a 1 Gbps, mentre SFP+ supporta fino a 10 Gbps. Le loro gabbie differiscono leggermente nella progettazione per soddisfare requisiti di integrità del segnale più elevati.

Q4: Come faccio a sapere se la mia gabbia fornisce una sufficiente schermatura EMI?
A: rispettabilefornitori di connettori a gabbia SFPdi solito fornisce rapporti di test EMI. Gli ingegneri possono anche condurre test di conformità interna.

Q5: i connettori SFP in gabbia sono standardizzati tra i produttori?
A: Sì, seguono le specifiche di accordo multi-source (MSA), garantendo l'interoperabilità tra i diversi fornitori.

Q6: dove posso trovare le dimensioni del connettore della gabbia SFP e le schede tecniche?
A: La maggior parteproduttori e fornitoriFornire schede tecniche dettagliate con dimensioni, caratteristiche elettriche e informazioni sui materiali.

Jiaxun Intelligent Technology - Il tuo partner di fiducia per i connettori SFP Cage

Jiaxun Intelligent Technologyè un produttore professionista specializzato in soluzioni di interconnessione di alta qualità, tra cuiConnettori in gabbia SFP, Gabbie SFP con connettori integrati e componenti I/O ad alta velocità. Con anni di esperienza nel settore, Jiaxun offre prodotti che soddisfano standard globali come ISO, ROHS e certificazioni CE.

I nostri vantaggi includono:

• Portafoglio di prodotti completo- Coprendo SFP, SFP+, QSFP e gabbie personalizzate.

• Controllo di qualità rigoroso- Garantire una schermatura EMI superiore e una stabilità meccanica.

• Consegna rapida- Paraggi di produzione affidabili per supportare la catena di approvvigionamento.

• Supporto tecnico- Gli ingegneri esperti forniscono una guida dalla progettazione alla distribuzione.

Se stai cercando unfidatoProduttore di connettori a gabbia SFPe fornitore, Jiaxun Intelligent Technology offre non solo prodotti di qualità, ma anche competenze ingegneristiche affidabili per accelerare i tuoi progetti. Contattaci oggi per saperne di più sulle nostre soluzioni.
