Gigabit POE+ RJ45 MagJack: analisi della struttura, classificazione degli standard e guida alla selezione tecnica
Astratto: Poiché Ethernet industriale, gateway IoT, sorveglianza IP e infrastrutture di rete wireless continuano ad evolversi,Gigabit RJ45i connettori con funzionalità POE+ sono diventati componenti fondamentali indispensabili nella progettazione dell'hardware di rete. ILRJ45 integrato(noto anche comeRJ45 MagJack) integra trasformatori di isolamento, induttanze di modo comune, circuiti di alimentazione con presa centrale POE e strutture di filtraggio EMC in un'unica unità modulare. Rispetto alle soluzioni RJ45 discrete, ottimizza il layout PCB, riduce i costi della distinta base, sopprime le interferenze elettromagnetiche e garantisce una trasmissione stabile del segnale gigabit e un'erogazione di potenza POE sicura. Questo articolo elabora sistematicamente l'architettura del circuito interno, la classificazione standard POE, le differenze di avvolgimento interno, le specifiche dei modelli tradizionali e le linee guida per la progettazione PCB di POE+ RJ45 MagJack, fornendo un riferimento professionale per la progettazione dell'hardware di produzione di massa e la selezione dei componenti.
Parole chiave:POE+RJ45; RJ45 integrato; Gigabit RJ45; RJ45 MagJack
1. Introduzione
Le tradizionali prese RJ45 discrete richiedono componenti magnetici aggiuntivi corrispondenti, che comportano problemi come cablaggio complicato, impedenza incoerente, scarse prestazioni EMC e elevata occupazione della scheda. ILRJ45 MagJackrisolve i punti critici di cui sopra attraverso un design altamente integrato. Tutti i componenti di isolamento e filtraggio magnetico sono precostruiti all'interno del connettore, ottenendo una perfetta integrazione dell'isolamento del segnale di rete, della soppressione del rumore di modo comune e della sovrapposizione di potenza POE.
In Gigabit 1000BASE-T Ethernet, tutte e quattro le coppie di cavi intrecciati effettuano la trasmissione dati bidirezionale senza linee inattive. Pertanto, l'alimentatore POE non può adottare la modalità di alimentazione a coppia inattiva di Fast Ethernet. Si basa invece sulla presa centrale (CT) del trasformatore di isolamento integrato per sovrapporre l'alimentazione a 48 V CC su segnali differenziali ad alta frequenza, realizzando una trasmissione co-line senza interferenze di alimentazione e dati. Questo meccanismo di funzionamento rendeRJ45 integratol'unica soluzione conveniente per le attuali apparecchiature POE Gigabit come switch POE, gateway industriali, telecamere IP e AP wireless ad alta potenza.
2. Struttura del circuito interno di POE+ Gigabit RJ45 MagJack
Il circuito interno completo delGigabit RJ45MagJack forma un collegamento a circuito chiuso dalla porta di rete esterna al chip PHY, coprendo il contatto fisico, l'isolamento del segnale, la sovrapposizione di potenza, il filtraggio del rumore e la schermatura della messa a terra. La struttura gerarchica è standardizzata e unificata, il che determina direttamente l'integrità del segnale e la capacità di carico POE.

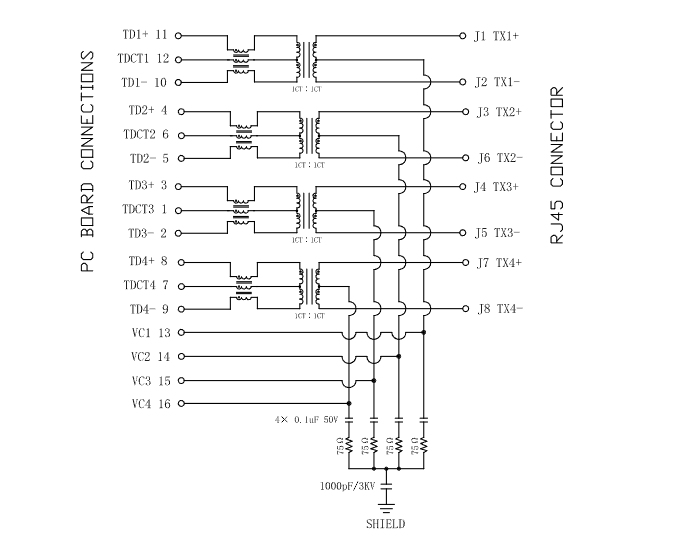

La sequenza di collegamento interna standard è: contatto dorato RJ45 a 8 pin → tracce differenziali PCB interne di precisione → quattro gruppi di trasformatori di isolamento a impulsi gigabit → circuito di alimentazione POE dedicato con presa centrale (CT) → filtro di arresto di modo comune integrato → circuito indicatore LED opzionale → pin di segnale differenziale lato PHY → messa a terra dello schermo metallico e struttura di soppressione EMI.
Il vantaggio principale di questa struttura integrata sono le tracce di segnale interne ultracorti e l'impedenza differenziale costante di 100 Ω, che riduce efficacemente la perdita di inserzione e la perdita di ritorno, evita l'attenuazione del segnale e la diafonia e soddisfa pienamente i requisiti di trasmissione dei segnali gigabit ad alta velocità. Nel frattempo, il design della schermatura integrata migliora notevolmente le prestazioni EMC/EMI dell'intera macchina, che è più adatta a scenari di applicazioni industriali e commerciali difficili rispetto a schemi discreti.
3. Due modalità di alimentazione POE core (modalità A/modalità B)
Tutto mainstreamPOE+RJ45MagJack sul mercato adotta due architetture di alimentazione standard, corrispondenti agli standard POE internazionali IEEE 802.3af/at/bt. Le due modalità differiscono nella posizione di estrazione del rubinetto centrale e nella compatibilità del dispositivo, che rappresenta la base fondamentale per la selezione ingegneristica.
3.1 Modalità A (alimentatore per coppia dati, mainstream del settore)
La modalità A è l'architettura universale più utilizzata, compatibile con oltre il 95% degli switch POE e dei dispositivi terminali sul mercato e la soluzione preferita per i nuovi progetti.
-
Percorso di alimentazione: Sovrapporre l'alimentazione a 48 V CC su 1/2 e 3/6 coppie differenziali di dati
-

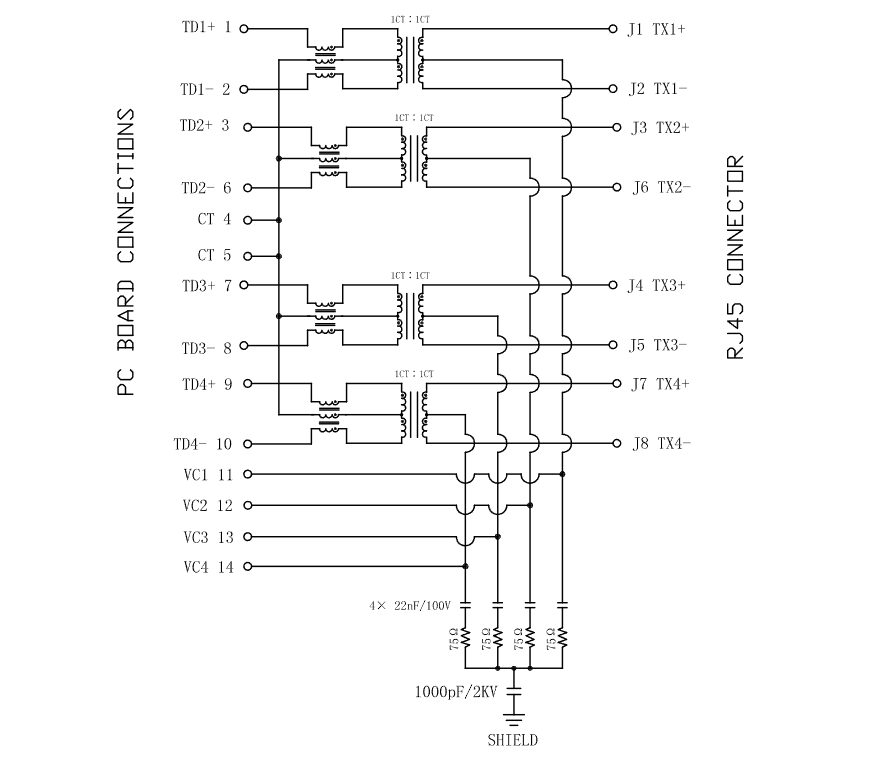

Struttura interna: Le prese centrali indipendenti (CT) sono riservate agli avvolgimenti del trasformatore TX1/RX1 e TX2/RX2
-
Principio di funzionamento: Sul lato alimentazione PSE, il TA di 1/2 avvolgimento è collegato a +48V, e il TA di 3/6 avvolgimento è collegato a GND; sul lato di ricezione PD, il circuito separa i segnali dati ad alta frequenza e l'alimentazione CC per fornire energia alle apparecchiature posteriori
-
Compatibilità standard: Supporta completamente IEEE 802.3af (15,4 W), 802.3at POE+ (30 W) e 802.3bt 4PPOE (90 W)
-
Scenari applicabili: Switch Gigabit POE, IPC ad alta definizione, gateway IoT industriali, AP wireless aziendali
3.2 Modalità B (coppia di alimentazione di riserva, compatibilità ridotta)
La modalità B è un'architettura di alimentazione di backup, compatibile solo con un numero limitato di dispositivi POE vecchio stile e non consigliata per i nuovi prodotti prodotti in serie.
-
Percorso di alimentazione: Realizzare l'alimentazione tramite prese centrali di avvolgimento a 4/5 e 7/8 coppie di fili
-
Requisiti strutturali: è obbligatoria la progettazione completa del rubinetto centrale di avvolgimento a quattro gruppi; il MagJack in modalità ordinaria A non ha una struttura a 4/5/7/8 prese e non può supportare l'alimentazione in modalità B
-
Limitazioni dell'applicazione: Scarsa compatibilità universale, utilizzata solo per il collegamento di apparecchiature legacy
4. Differenze di progettazione degli avvolgimenti per diversi gradi di potenza POE
Diversi livelli di potenza POE corrispondono a diversi diametri di filo interno, specifiche del nucleo magnetico e design di dissipazione del caloreRJ45 integrato. I modelli POE+ e 4PPOE ad alta potenza richiedono avvolgimenti più spessi e strutture di conduzione parallele per resistere a correnti operative elevate ed evitare surriscaldamento e cadute di tensione.
|
Norma POE
|
Potenza massima
|
Corrente massima
|
Design dell'avvolgimento interno
|
Applicazione tipica
|
|---|---|---|---|---|
|
802.3af
|
15,4 W
|
350mA
|
Avvolgimento sottile standard, alimentazione a coppia singola, dissipazione del calore convenzionale
|
IPC a basso consumo, AP wireless entry-level
|
|
802.3at (POE+)
|
30 W
|
720mA
|
Avvolgimento ispessito, conduzione parallela a doppio avvolgimento, trasporto di corrente ottimizzato e dissipazione del calore
|
Telecamera di sorveglianza HD, gateway industriale, AP wireless commerciale
|
|
802.3bt (4PPOE)
|
90 W
|
1200mA
|
Struttura completamente parallela a quattro avvolgimenti, nucleo magnetico addensato ad alta permeabilità, design a bassa caduta di tensione
|
Apparecchiature industriali ad alta potenza, terminale intelligente AI, AP esterno di fascia alta
|
5. Raccomandazioni sul modello MagJack Gigabit POE+ RJ45 tradizionale
In combinazione con la verifica della produzione di massa commerciale e industriale, la seguente elevata stabilitàGigabit RJ45Si consigliano i modelli MagJack, che coprono patch orizzontale SMT e packaging plug-in verticale DIP, in grado di soddisfare diversi requisiti di layout e scena del PCB.
5.1 Trxcom Industrial Grade Series (produzione di massa tradizionale)
-
TRJG16301BENL: Modello classico POE+ 30W modalità A, tipo orizzontale SMT, con indicatore LED e schegge, design a schermatura completa, segnale stabile e forte compatibilità, adatto per AP, IPC e piccoli gateway industriali.
-
TRJG16302ADNL: Compatibile con POE a doppia modalità A/B, struttura patch ultrasottile senza LED, adatta per apparecchiature di rete integrate compatte.
-
TRJG0926HENL: Modello industriale ad alta potenza 4PPOE da 90 W, quattro coppie complete di rubinetti centrali, ampia resistenza alla temperatura (-40 ℃ ~ 85 ℃), per terminali industriali ad alta potenza.
-
TRJ1153AHNL: POE+ RJ45 plug-in DIP a 180°, alta tensione di isolamento 4kV, doppia indicazione LED, appositamente progettato per schede madri switch POE gigabit.
5.2 Jiaxun Serie civile e commerciale economicamente vantaggiosa
-
JXB81066NL: Compatibile con lo standard di imballaggio mainstream HR911130A, uscita POE+ stabile da 30 W, design dell'avvolgimento ispessito, adatto per la produzione in serie di apparecchiature di rete commerciale.
-
JX-G1208PNL: Modello industriale ad ampia temperatura, completamente compatibile con POE a tre livelli af/at/bt, eccellenti prestazioni anti-interferenza.
-
JX-G0805DNL: Modello economico rispetto al modello POE standard, design semplificato senza LED, conveniente per il monitoraggio domestico e piccoli interruttori.
5.3 Modelli di riferimento internazionali di fascia alta
-
Impulso HR911130A: POE+ classico del settoreRJ45 MagJack, prestazioni stabili, completamente verificate da progetti globali di apparecchiature di fascia alta.
-
Halo HFJT1-1GHP-L51RL: Modello industriale 4PPOE++ ad alto isolamento, elevata capacità di soppressione EMC, adatto per ambienti industriali difficili.
6. Regole di selezione ingegneristica e specifiche di progettazione PCB
La selezione e il layout standardizzati sono la chiave per evitare interruzioni di alimentazione POE e perdite di pacchetti di segnali gigabit. Gli ingegneri possono esaminare rapidamente i dispositivi qualificati attraverso i suffissi del modello e i parametri strutturali.
6.1 Criteri di selezione rapida
-
Giudizio della funzione POE: I modelli con suffisso P/HP/GHP supportano POE/POE+; il normale RJ45 senza presa centrale è vietato per gli scenari di alimentazione POE per evitare cortocircuiti e bruciature.
-
Giudizio sulla modalità di alimentazione: il suffisso G/GE corrisponde al singolo Modo A; Compatibilità dual-mode A/B Dual Mark; 4P/BT rappresenta un'alimentazione completa a quattro coppie da 90 W.
-
Confezione e aspetto: SMT orizzontale per apparecchiature terminali compatte; DIP verticale per interruttori con elevate esigenze di dissipazione del calore; ENL con LED, DNL senza LED.
-
Grado di temperatura: Grado commerciale 0℃~70℃, grado di temperatura industriale ampio -40℃~85℃, obbligatorio per scenari esterni e industriali.
6.2 Linee guida principali per la progettazione di PCB
-
Controlla l'impedenza differenziale tra il chip PHY eRJ45 integratorigorosamente a 100 Ω e l'errore di uguale lunghezza intra-coppia deve essere inferiore a 5 mil per garantire l'integrità del segnale gigabit.
-
Allargare e posare in rame le tracce della presa centrale POE (CT) per ridurre la caduta di tensione di corrente elevata e il rischio di surriscaldamento.
-
La schermatura metallica di RJ45 MagJack adotta la messa a terra a punto singolo, è vietata la messa a terra parallela multipunto per sopprimere le interferenze di modo comune e le radiazioni EMI.
-
I modelli 4PPOE ad alta potenza richiedono la posa di rame su un'ampia area sui pin di messa a terra e di alimentazione per migliorare la dissipazione del calore e la stabilità operativa a lungo termine.
-
Le apparecchiature industriali preferiscono MagJack con tensione di isolamento ≥4kV per soddisfare le specifiche di protezione da sovratensioni e ESD.
7. Conclusione
POE+ RJ45RJ45 integrato(vale a direRJ45 MagJack) è diventata la configurazione standard del modernoGigabit RJ45apparecchiature di rete in virtù dell'elevata integrazione, delle eccellenti prestazioni del segnale e dell'affidabile capacità di alimentazione. I suoi principali vantaggi tecnici risiedono nel design preciso della presa centrale del trasformatore, nelle specifiche standardizzate di trasporto della corrente dell'avvolgimento e nella struttura di filtraggio EMC integrata.
Nella progettazione ingegneristica attuale, l'architettura POE+ Modalità A è la soluzione universale ottimale, in grado di coprire la maggior parte degli scenari Gigabit Ethernet commerciali e industriali. Una selezione ragionevole del grado di potenza, della forma dell'imballaggio e del grado di temperatura, combinata con il controllo standardizzato dell'impedenza del PCB e la progettazione della messa a terra, può risolvere completamente problemi comuni come la perdita di pacchetti di rete, il surriscaldamento delle apparecchiature, l'incompatibilità POE e il superamento degli standard EMC, garantendo un funzionamento stabile a lungo termine delle apparecchiature di rete prodotte in serie.
