Guida per ingegneri hardware: Perché le porte RJ45 PoE++ da 90 W si surriscaldano? Resistenza di contatto, corrente nominale di 1,0 A e controllo termico

Nell'era dei 100M e della Gigabit Ethernet legacy, il jack modulare RJ45 era ampiamente considerato dai progettisti hardware come un'interfaccia di segnale di routine. Finché l'ingombro meccanico era allineato con l'apertura dell'involucro, il mantenimento della chiusura era solido e i LED integrati funzionavano correttamente, la qualificazione dei componenti veniva generalmente approvata senza ripensamenti.

Tuttavia, la rapida implementazione di punti di accesso aziendali Wi-Fi 7 ad alta densità, telecamere di sorveglianza esterna PTZ 4K con illuminazione a infrarossi, piccole celle 5G e griglie di illuminazione a LED per edifici intelligenti ha trasformato radicalmente la fornitura di energia Ethernet. I requisiti di alimentazione del sistema sono passati dai precedenti IEEE 802.3af (15,4 W) e IEEE 802.3at (30 W) a IEEE 802.3bt (Tipo 3 e Tipo 4, comunemente indicati come PoE++), in grado di fornire da 60 W fino a 90 W+ per porta.

Quando 90 W di potenza CC continua vengono immessi attraverso connettori modulari standard a 8 pin, la porta RJ45 cessa di essere semplicemente un condotto di segnale differenziale a bassa tensione. Diventa un nodo critico di distribuzione dell'alimentazione che trasporta fino a 1,0 A di corrente CC continua per coppia di contatti.

Durante la convalida dell'hardware e le implementazioni sul campo, i team di tecnici incontrano spesso tre modalità di errore catastrofiche:

1. Disaccoppiamento sotto carico Erosione da contatto: Quando un cavo di rete viene disconnesso bruscamente mentre fornisce la piena potenza di 90 W, si forma un arco elettrico localizzato tra le superfici di accoppiamento. Se la doratura dei contatti è inadeguata, l'arco vaporizza lo strato nobile ed espone il substrato in lega di rame a una rapida ossidazione. La resistenza dei contatti aumenta dopo solo pochi cicli di accoppiamento, causando guasti alla porta o circuiti aperti intermittenti.
2. Fuga termica in involucri sigillati: Negli alloggiamenti compatti per montaggio su rack 1U o nei gateway industriali sigillati IP67, le configurazioni multiporta dense che eseguono PoE++ continuo ad alta corrente creano un grave accumulo termico. Un riscaldamento eccessivo dei terminali può deformare gli alloggiamenti in plastica e provocare crepe da fatica sui giunti di saldatura sul PCB.
3. Caduta dei pacchetti di dati durante l'iniezione di potenza CC: Quando componenti magnetici discreti o scarsamente accoppiati sono soggetti a correnti di polarizzazione CC sbilanciate attraverso prese centrali, i nuclei del trasformatore si saturano facilmente. L'induttanza a circuito aperto (OCL) diminuisce drasticamente, causando la degradazione del segnale ad alta frequenza, la chiusura del modello oculare e la perdita ciclica di pacchetti.

Questa guida esplora i meccanismi fisici alla base del riscaldamento per contatto, valuta le metriche di qualificazione critiche e presenta implementazioni ingegneristiche comprovate sul campo daJIAXUN, un produttore di connettività a livello fisico integrato verticalmente.

1. La fisica innanzitutto: resistenza di contatto e meccanismi di riscaldamento Joule

Per mitigare il guasto termico PoE++ è necessario analizzare il comportamento dei contatti elettrici su microscala.

1.1 L'effetto Joule quadratico: Q = I²Rt

Secondo le specifiche IEEE 802.3bt Tipo 4, Power Sourcing Equipment (PSE) fornisce da 52 V a 57 V CC. L'erogazione di 90 W ai ​​dispositivi alimentati (PD) su un cablaggio di categoria 6 A a 4 coppie spinge la corrente del circuito a circa 0,96 A, con un picco di 1,0 A per coppia di contatti.

Secondo la prima legge di Joule: Q=I2RtQ=I2Rt

La dissipazione termica aumenta quadraticamente con la corrente. Rispetto alla corrente del segnale Gigabit Ethernet convenzionale (~0,1 A), un carico continuo di 1,0 A rappresenta un aumento di 10 volte della corrente, ridimensionando il riscaldamento ohmico teorico di due ordini di grandezza (100×). In queste condizioni, anche un aumento nominale della resistenza di contatto compreso tra 5 mΩ e 10 mΩ si traduce in un sostanziale accumulo termico localizzato.

1.2 Aperità su microscala e feedback di ossidazione termica

L'area di contatto apparente tra un terminale RJ45 e un filo della spina è un'idealizzazione ingegneristica. Il vero contatto elettrico avviene esclusivamente attraverso i cosiddetti picchi superficiali microscopiciasperità. In condizioni di elevata densità di corrente, questi microscopici ponti conduttivi subiscono forti picchi di temperatura locale.

Le temperature locali elevate accelerano la migrazione del metallo del substrato e l’ossidazione superficiale, generando strati di ossido non conduttivi. Questa ossidazione riduce le sezioni trasversali conduttive effettive, aumentando la resistenza di contatto e innescando un ulteriore riscaldamento. Senza una sufficiente pressione di contatto iniziale e una metallurgia superficiale durevole, questo ciclo di degradazione porta direttamente all’instabilità del campo.

2. Quattro parametri critici di selezione ingegneristica

Per garantire un funzionamento affidabile 24 ore su 24, 7 giorni su 7, su apparecchiature di rete industriali e aziendali, la qualificazione dell'hardware deve applicare quattro parametri di riferimento rigorosi anziché accettare dichiarazioni di schede tecniche generiche di "PoE++ Ready":

2.1 Corrente nominale continua a contatto singolo: nominale esplicita per 1,0 A

I connettori RJ45 commerciali standard sono comunemente specificati per una corrente di segnale di soli 0,5 A, con progetti PoE di fascia bassa limitati a 0,6 A o 0,72 A. Sottoporre queste unità al funzionamento continuo da 90 W non lascia alcun margine di sicurezza.

• Linea di base ingegneristica JIAXUN: In tutta la sua famiglia di connettori integrati ad alta potenza, comeSerie JIAXUN JG00Gigabit MagJack eSerie JIAXUN JM00Jack modulari integrati 10GBASE-T: i singoli pin di contatto sono esplicitamente qualificatiCorrente continua continua da 1,0 A, fornendo il margine termico e trasversale richiesto per la piena conformità allo standard IEEE 802.3bt Tipo 4.

2.2 Resistenza di contatto iniziale: controllata in fabbrica a ≤ 20 mΩ

Mentre i connettori standard consentono tolleranze ampie da 30 mΩ a 50 mΩ, l'erogazione di potenza ad alta corrente richiede una resistenza di base minima.

• Implementazione JIAXUN: Attraverso matrici di precisione e angoli ottimizzati della molla terminale, i connettori JIAXUN mantengono una forza normale costante per tutta la durata dell'accoppiamento, mantenendo rigorosamente la resistenza di contatto iniziale≤ 20 mΩper sopprimere il riscaldamento resistivo alla fonte.

2.3 Aumento della temperatura a pieno carico: tipico ≤ 28 K (limite ≤ 30 K)

L'aumento della temperatura (ΔTΔT) sotto carico massimo continuo è la verifica definitiva delle prestazioni di dissipazione termica. Sia lo standard IEC 60512 che quello di qualificazione degli switch aziendali impongono che l'aumento della temperatura dell'interfaccia non debba superare i 30 K rispetto a quella ambientale.

• JIAXUN Prestazioni misurate: Testate in condizioni di laboratorio standard a 25°C con corrente continua continua da 1,0 A su tutte e quattro le coppie, le unità JIAXUN MagJack dimostrano unaumento tipico della temperatura ≤ 28 K, pienamente conforme al limite di specifica ≤ 30 K. Negli involucri industriali sigillati senza ventole che funzionano a una temperatura ambiente di 55°C, le temperature di giunzione interna rimangono tranquillamente entro l'intervallo di temperatura industriale da -40°C a +85°C.

2.4 Protezione elettrochimica della superficie: sottopiastra in oro duro su nichel da 30 µin a 50 µin

Quando si disaccoppia sotto carico, il kick induttivo genera microarchi con temperature transitorie superiori a 1000°C. I sottili rivestimenti flash-gold (< 3 µin) vaporizzano quasi istantaneamente, esponendo il nichel o il bronzo fosforoso sottostante.< 3 µin) vaporize almost instantly, exposing underlying nickel or phosphor bronze.

• Standard di placcatura JIAXUN: JIAXUN utilizza una densa barriera di diffusione del nichel elettrolitico combinata con la placcatura selettiva in oro duro. Per ambienti industriali difficili da 90 W, JIAXUN si standardizza30 µpollici (0,76 µm)O50 µpollici (1,27 µm)opzioni in oro duro, che mantengono l'integrità del contatto e una bassa resistenza anche dopo ripetuti cicli di smontaggio a caldo.

3. Fattori di forma meccanici e vincoli di profilo

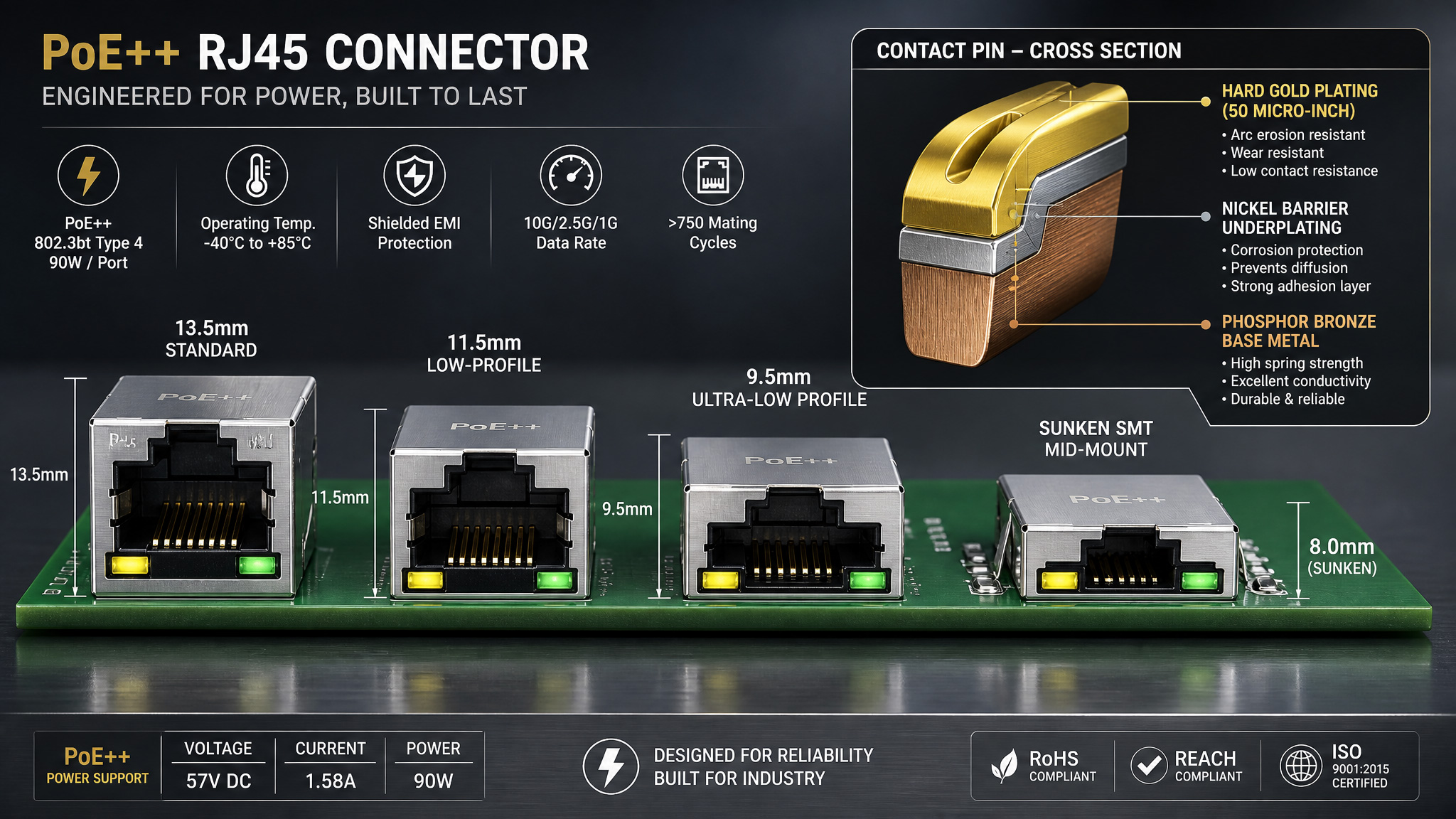

Lo spazio sulla scheda e l'altezza del contenitore del pannello frontale spesso determinano i fattori di forma del connettore. JIAXUN fornisce un'ampia matrice meccanica per adattarsi a diverse architetture di custodie:

• Profilo standard (13,5 mm): Il punto di riferimento del settore per gli switch aziendali 1U e i controller edge industriali, che offre generosi livelli di isolamento e distanza elettrica.
• Opzioni a basso profilo (11,5 mm/9,5 mm): Comprime lo spazio verticale per computer industriali sottili, gateway su guida DIN integrati e schede mezzanine.
• Tipo affondato a montaggio centrale SMT (serie JIAXUN JT59): Progettato con ritagli PCB in cui il corpo del connettore poggia a filo con il piano della scheda, condividendo l'altezza complessiva tra i lati superiore e inferiore. ILSerie JIAXUN JT59(2.5G SMT mid-mount) è la scelta principale per gli access point Wi-Fi 7 ultrasottili con piastra a muro e i gateway edge compatti.
• Multiporta verticale e ad alta densità: Per il cablaggio verticale con ingresso dall'alto, ilJIAXUN JG91 fino a JGSerie 95offrono altezze di accoppiamento da 6,0 mm fino a 23,15 mm con perni di allineamento a gradini anti-torsione. Per i pannelli frontali degli interruttori ad alta densità, ilJIAXUN J21x a J28 serie impilate(disponibile nei layout multiporta 2x1, 2x2, 2x4, 2x6 e 2x8) offre un numero di porte raddoppiato su quattro profondità del corpo standardizzate (28,5 mm, 34 mm, 38 mm e 41 mm).

4. Sinergia a livello di sistema: co-progettazione di componenti magnetici e connettori

Un errore comune nella progettazione Ethernet discreta è l'accoppiamento di un jack RJ45 standard con un trasformatore discreto sottodimensionato. Durante il funzionamento IEEE 802.3bt Tipo 4, la corrente CC continua scorre attraverso le prese centrali del trasformatore.

Se le dimensioni del filo magnetico sono insufficienti o i materiali del nucleo mostrano una scarsa tolleranza alla polarizzazione CC, la saturazione magnetica si verifica rapidamente. Quando ciò accade, l'induttanza a circuito aperto (OCL) crolla dal valore nominale ≥350 µH fino a decine di microhenry. La perdita di ritorno ad alta frequenza diminuisce immediatamente, portando a tassi di errore di bit elevati (BER), interruzioni cicliche del collegamento e grave perdita di pacchetti che svanisce non appena l'alimentazione PoE viene disconnessa.

In qualità di produttore integrato di trasformatori di rete e connettori di precisione, JIAXUN risolve questo problema attraverso una co-progettazione coordinata:

1. Filo smaltato con presa centrale più pesante: Le sezioni trasversali dell'avvolgimento ampliate sopportano una corrente continua continua di 1,0 A senza eccessivo autoriscaldamento.
2. Nuclei di ferrite ad alta saturazione: I trasformatori JIAXUN 10G mantengono l'OCL ≥ 75 µH con una polarizzazione CC di 40 mA, mentre le varianti Gigabit mantengono un OCL ≥ 350 µH con una polarizzazione CC di 20 mA, eliminando completamente la saturazione del core durante l'erogazione della massima potenza.
3. Co-simulazione elettrotermica integrata: Le simulazioni termiche degli elementi finiti modellano il riscaldamento reciproco tra gli avvolgimenti interni del trasformatore e le asperità dei contatti dei terminali RJ45 (dimostrato da benchmark tipici ΔT≤28 KΔT≤28 K), garantendo margini robusti sull'intero intervallo operativo.

5. Lista di controllo per la selezione del tecnico hardware per PoE++ da 90 W

Prima di finalizzare l'approvazione dello schema e del layout per le porte di rete PoE++ ad alta potenza, verificare con questo elenco di controllo in 6 punti:

• Specifica attuale: La corrente continua a contatto singolo è esplicitamente classificata per 1,0 A CC (anziché 0,5 A/0,6 A per il segnale standard)?
• Soglia di resistenza di contatto: La resistenza di contatto iniziale di fabbrica è garantita a ≤ 20 mΩ?
• Aumento della temperatura a pieno carico: L'aumento continuo della temperatura a pieno carico è documentato a ≤ 28 K tipico (rigorosamente ≤ 30 K massimo) con una corrente di 1,0 A?
• Strato di usura elettrochimica: La superficie di accoppiamento presenta una barriera in nichel con placcatura in oro duro da 30 µin o 50 µin per la resistenza all'erosione dell'arco?
• Ottimizzazione dell'inviluppo meccanico: L'altezza dell'armadio è ottimizzata utilizzando lo standard da 13,5 mm, il profilo basso da 11,5 mm/9,5 mm oSerie JIAXUN JT59Configurazioni SMT a montaggio centrale?
• Immunità ai bias magnetici CC: I componenti magnetici integrati o discreti mantengono l'OCL richiesto sotto la corrente di polarizzazione CC nominale per prevenire la corruzione dei dati durante l'erogazione di potenza simultanea?

6. Soluzioni di livello fisico end-to-end di JIAXUN

Oltre ai connettori integrati PoE++ ad alta potenza, JIAXUN produce un portafoglio completo di livelli fisici su misura per reti aziendali, automazione industriale e trasporto ottico:

• Connettori RJ45 modulari: Serie completa che comprende 100 milioni (JX), 1G (JG), 2,5G (JT), 5G (JQ) e 10G (JM) velocità su geometrie a porta singola, verticale, SMT a montaggio centrale e stack 2xN.
• Magnetici LAN: Trasformatori discreti e integrati che coprono da 100M a 10GBASE-T, con isolamento galvanico industriale standard da 1500 Vrms e rinforzato da 3000 Vrms.
• Gabbie per ricetrasmettitori ottici: Gabbie schermanti di precisione SFP, SFP28, QSFP28, QSFP-DD e OSFP. Dotate di dita a molla EMI continue in rame-berillio con spazi ≤ 0,15 mm, le gabbie JIAXUN raggiungono l'efficacia di schermatura diSE ≥ 70 dB a 1 GHz, con oltre 440 sostituzioni immediate catalogate per un secondo approvvigionamento PIN-to-PIN senza soluzione di continuità rispetto ad Amphenol, Molex e TE Connectivity (ad esempio, corrispondendo ai sistemi ampiamente diffusiJIAXUN JX11BCS2000serie di gabbie SFP+).
• Moduli ricetrasmettitori ottici: Ricetrasmettitori completi da 100M a 800G. L'ammiragliaJIAXUNJS-SM311G-10C(1.25G 1310nm 10 km SFP) fornisce compatibilità firmware multi-vendor verificata su oltre 30 principali piattaforme di switch e router.
• Reti industriali e PLC: Robusti switch Ethernet industriali gestiti/non gestiti insieme a moduli portanti avanzati Power Line Communication (PLC) (comeJIAXUNMN-L60CEJIAXUNMP-6500serie).

Tutti i componenti JIAXUN sono supportati da livelli di qualificazione commerciale (da 0°C a 70°C), industriale (da -40°C a +85°C), grado automobilistico (AEC-Q200) e alta affidabilità, fornendo agli sviluppatori hardware globali sicurezza della catena di fornitura, personalizzazione rapida e secondo approvvigionamento senza riprogettazione.

Per schede tecniche dettagliate, modelli 3D STEP o richieste di campioni di qualificazione, visitare il sito Web ufficiale JIAXUN o contattare il team di ingegneria tecnica.
