POE vs jack RJ45 non POE Magnetic: selezione del connettore giusto per l'applicazione

Sintesi

La scelta tra jack POE (Power Over Ethernet) e non poe RJ45 con magnetici integrati è una decisione di progettazione critica che influisce sulle prestazioni, i costi e l'affidabilità del dispositivo in rete. Questa guida completa approfondisce le distinzioni tecniche, gli scenari di applicazione e le considerazioni di progettazione per entrambi i tipi di connettori. Comprendere queste differenze è fondamentale per gli ingegneri che progettano attrezzature industriali, dispositivi IoT, switch di rete e qualsiasi sistema che si basa sulla connettività Ethernet. Esploreremo la tecnologia sottostante dei magnetici integrati, le esigenze aggiuntive poste da POE e fornire un framework strutturato per guidare il processo di selezione, garantendo l'integrità del segnale ottimale, l'erogazione di potenza e la conformità agli standard IEEE pertinenti.

1. Comprensione della tecnologia di base: cosa sono i jack RJ45 con magnetici integrati?

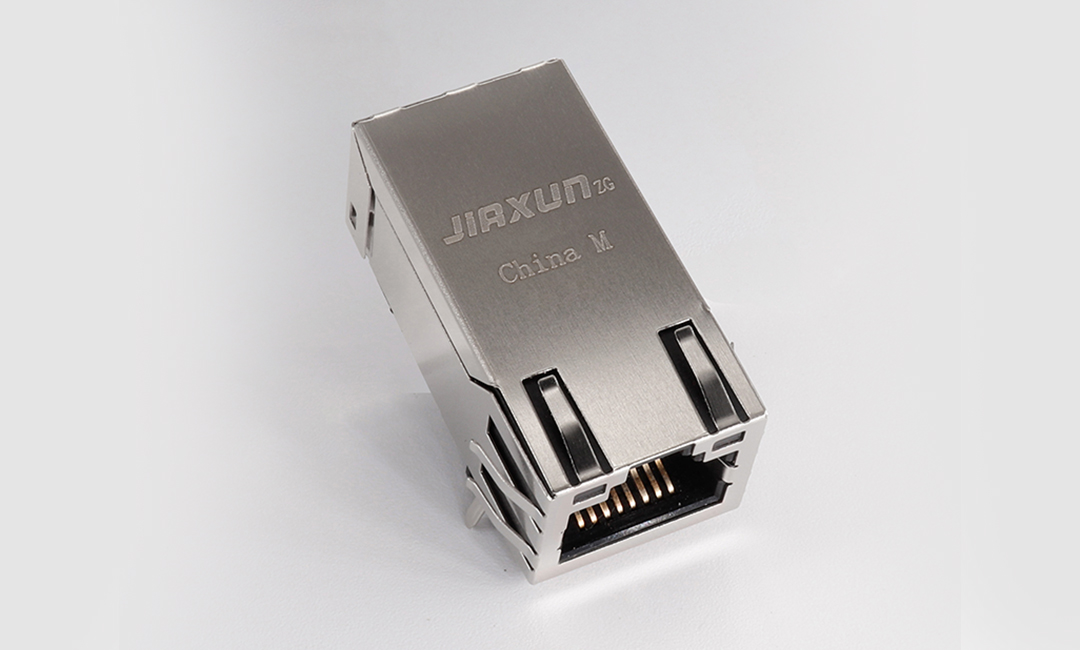

Prima di dissezionare il POE contro la dicotomia non poe, è essenziale comprendere il ruolo fondamentale diJack rj45 con magnetici integrati. Un jack RJ45 è più di una semplice porta fisica per un connettore 8p8c. Il componente "Magnetico integrato" è un trasformatore miniaturizzato e un modulo di strozzamento in modalità comune (CMC) costruito direttamente nel gruppo jack.

Perché questi magnetici sono necessari?
Eseguono diverse funzioni indispensabili:

• Accoppiamento e isolamento del segnale:I trasformatori isolano elettricamente il chip sensibile PHY (strato fisico) sul tuo PCB dal cavo Ethernet esterno, che può trasportare pericolosi ondate di tensione da scarico elettrostatico (ESD), picchi indotti da fulmini o differenze di potenziale a terra tra i dispositivi. Questo isolamento protegge il tuo sistema principale dai danni.

• Rifiuto del rumore in modalità comune:CMC sopprime l'interferenza elettromagnetica (EMI) e l'interferenza a radiofrequenza (RFI), che può degradare l'integrità del segnale. Lo fa soffocando il rumore in modalità comune, consentendo ai segnali di dati differenziali di passare attraverso senza ostacoli.

• Matching dell'impedenza:Aiutano a mantenere un'impedenza caratteristica coerente (100Ω per Ethernet), che è cruciale per prevenire le riflessioni del segnale che causano errori di dati, specialmente nelle applicazioni ad alta velocità.

• Condizionamento del segnale:Assicurano che i segnali soddisfino le specifiche di ampiezza e forma d'onda richieste dallo standard IEEE 802.3 per Ethernet.

L'integrazione di questi magnetici direttamente nel jack semplifica la progettazione di PCB, riduce lo spazio della scheda richiesto, migliora l'affidabilità minimizzando il numero di giunti di saldatura e garantisce che i componenti magnetici siano perfettamente abbinati al connettore.

2. The Critical Divide: POE vs. Connettori RJ45

La differenza fondamentale tra uno standardJack RJ45 con magnetici integratiE uno progettato per POE si riduce a una cosa: la capacità di gestire contemporaneamente sia i dati che una significativa potenza DC.

2.1 jack non poe rj45 con magnetici integrati

• Funzione primaria:Trasmettere solo i dati.

• Gestione del potere:Questi jack sono progettati per la potenza minima richiesta per la trasmissione dei dati. Non sono valutati o costruiti per gestire la sostanziale corrente DC (fino a 600 mA per coppia sotto IEEE 802.3BT) utilizzata nelle applicazioni POE.

• Costruzione interna:I magnetici sono ottimizzati esclusivamente per l'integrità del segnale. Gli avvolgimenti del trasformatore utilizzano un filo di scartamento più fine sufficiente per i segnali di dati ma non idonei per la corrente elevata.

• Applicazioni tipiche:Carte di interfaccia di rete standard (NICS), router e switch di livello consumer, laptop e qualsiasi dispositivo che non verrà alimentato tramite la sua porta Ethernet.

2.2 jack RJ45 classificati in POE con magnetici integrati

• Funzione primaria:Trasmettere datiEconsegnare la potenza DC.

• Gestione del potere:Questi sono specificamente progettati per gestire il calore e le sollecitazioni elettriche associate alla fornitura di energia. Sono certificati per soddisfare gli standard POE specifici (IEEE 802.3AF, AT, BT).

• Costruzione interna:Questo è dove si trovano le differenze chiave:

  • Avvolgimenti per calibri più pesanti:I trasformatori usano un filo più spesso nei loro avvolgimenti per trasportare la corrente di POE senza surriscaldamento, che minimizza le perdite di potenza resistive (I²R) e impedisce il fallimento termico.

  • Isolamento migliorato:Devono fornire un isolamento rinforzato tra i dati e le sezioni di potenza per resistere a tensioni di lavoro più elevate (fino a 57 V CC).

  • Gestione termica:Il design spesso incorpora le caratteristiche per dissipare il calore in modo più efficace, poiché l'erogazione di energia genera calore all'interno del jack stesso.

  • Valutazione della resistenza DC (DCR):Questa è una specifica specifica per i jack Poe. Un DCR inferiore negli avvolgimenti del trasformatore significa meno caduta di tensione e una maggiore consegna di potenza di efficienza al dispositivo alimentato (PD). I progettisti devono verificare che il DCR del Jack soddisfi i requisiti del loro standard POE target.

3. Come scegliere: Matrix decisionale di un designer

Selezionando la destraconnettore magnetico integrato RJ45non è arbitrario. Usa questo framework per guidare la tua decisione.

Domanda chiave per il tuo progetto:Questo dispositivo sarà alimentato o fornirà energia a un altro dispositivo tramite il cavo Ethernet? Se la risposta è "sì" o "forse in futuro", devi selezionare un jack classificato in POE. L'uso di un jack non poe in un'applicazione POE è un errore di progettazione comune e catastrofico che porterà a un guasto del connettore a causa del surriscaldamento, causando potenzialmente un pericolo di incendio.

4. Design e layout Best practice per jack magnetici integrati

Sia che tu scelga una variante POE o non POE, un'implementazione corretta è la chiave per le prestazioni.

1. Segui il foglio dati:Il foglio dati del produttore è il tuo progetto. Fornisce un modello di atterraggio consigliato, zone di mantenete critiche e una guida sul posizionamento di resistori e condensatori di terminazione.

2. Ridurre al minimo la lunghezza della traccia:Mantieni le coppie differenziali tra Phy e ilConnettore RJ45 con magneticiIl più breve, diretto e simmetrico possibile. Evita VIA e curve a 90 gradi su queste tracce.

3. Mantenere l'impedenza:Assicurati che le coppie differenziali siano instradate come tracce di impedenza controllate a 100Ω.

4. Piano di terra solido:Fornire un piano di terra ininterrotto sotto il connettore e il magnetico per proteggerti contro il rumore e fornire un percorso di ritorno stabile.

5. Considerazioni specifiche per Poe:

   • Larghezza di traccia:Per le tracce di trasporto di potenza dal controller PD al jack, utilizzare una larghezza appropriata per la corrente (ad es. 24-30 mil per la corrente 1A).

   • Isolamento:Mantieni le distanze di Creemage e di autorizzazione come specificato dallo standard POE e dai tuoi requisiti di sicurezza.

5. Domande frequenti (FAQ)

Q1: posso usare un jack RJ45 non poe con magnetici integrati in un'applicazione POE se la corrente è bassa?
UN: Assolutamente no.Questo è un grave rischio per la sicurezza. I jack non poe non sono costruiti con il misuratore di filo necessario per gestire le correnti di POE. Si surriscalderanno, potenzialmente si tratteneranno, si scioglieranno o causano un fuoco. Usa sempre un jack valutato esplicitamente per lo standard POE che stai implementando.

Q2: tutti i jack classificati in POE sono uguali?
UN:No. Sono classificati per diversi livelli di potere. Un jack progettato per IEEE 802.3AF (15,4 W) potrebbe non essere adatto per IEEE 802.3BT Tipo 4 (90W). Controlla sempre le specifiche di Jack rispetto alla massima potenza che il tuo design richiede.

Q3: In che modo la parte "Magnetica integrata" influisce sul test EMI/EMC?
UN:I magnetici integrati correttamente funzionanti sono cruciali per il passaggio dei test EMI/EMC. Lo strozzamento in modalità comune sopprime il rumore emesso dal cavo (emissioni irradiate) e protegge il sistema dal rumore in arrivo (immunità). L'uso di un jack senza magnetici o con magnetici mal progettati porterà quasi sicuramente a un guasto al test.

Q4: Qual è la differenza tra un jack RJ45 schermato e non schermato con magnetici?
UN:Un jack schermato (o corposo in metallo) fornisce una protezione superiore contro EMI/RFI esterna e impedisce anche al dispositivo stesso di emettere rumore. Deve essere collegato al terreno del telaio tramite una connessione a bassa impedenza. Utilizzare jack schermati in ambienti industrialmente rumorosi o per prodotti che devono soddisfare rigorosi standard di emissione. I jack non conservati sono adatti per ambienti benigni di livello consumer.

Q5: il mio dispositivo non usa Poe ora, ma potrebbe in una versione futura. Cosa dovrei fare?
UN:Per la prova futura, è spesso saggio usare POEJack rj45 con magnetici integratiE semplicemente non popolare il circuito del controller PD. L'aumento dei costi della BOM per il jack stesso è marginale rispetto al costo di una tavola completa in seguito. Questo ti dà la flessibilità di aggiungere funzionalità POE con una semplice revisione PCB.

Collaborare con un fornitore di fiducia: Jiaxun Intelligent Tech

Navigare le complessità della selezione dei componenti e garantire una catena di approvvigionamento affidabile è critica quanto il design stesso. Per ingegneri e specialisti degli appalti in cerca di alta qualità e affidabiliJack rj45 con magnetici integrati,Jiaxun Intelligent TechEmerge come partner di fiducia.

Jiaxun Intelligent Tech è specializzata nella ricerca, nello sviluppo e nella produzione di soluzioni di connettività avanzate, con una profonda esperienza nei connettori magnetici RJ45 per applicazioni industriali sia commerciali che esigenti. Il loro portafoglio di prodotti è progettato per soddisfare rigorosi standard internazionali, garantendo prestazioni e affidabilità.

Perché considerare Jiaxun Intelligent Tech per il tuo prossimo progetto?

• Gamma completa di prodotti:Offrono una vasta gamma diJack rj45 con magnetici integrati, comprese le varianti POE e non POE, in varie configurazioni PIN (foro, SMT), conteggi delle porte (opzioni single, dual, impilate) e di schermatura (schermate vs. non schermate) per adattarsi a qualsiasi vincolo di progettazione.

• Concentrati sulla qualità e l'affidabilità:I loro connettori sono costruiti per ultimo, con robusta costruzione, materie plastiche resistenti ad alta temperatura e contatti placcati in oro per resistenza alla corrosione superiore e connettività stabile.

• Competenza tecnica:Il loro team possiede profonde conoscenze tecniche e può fornire un prezioso supporto durante la fase di progettazione, aiutandoti a selezionare il connettore ottimale per le prestazioni specifiche, i requisiti termici e spaziali.

• Stabilità della catena di approvvigionamento:In un'era di carenze di componenti, Jiaxun Intelligent Tech dimostra un forte impegno per la stabilità della produzione e la consegna costante, aiutandoti a evitare ritardi di produzione.

Per il tuo prossimo progetto che richiede una solida connettività Ethernet, valutare i componenti della Jiaxun Intelligent Tech è un passo per garantire le prestazioni del prodotto, la sicurezza e la disponibilità di mercato a lungo termine.
